পণ্যের বিবরণ:
প্রদান:
|
উচ্চ ভোল্টেজ রেট: | 40.5KV | নিম্ন ভোল্টেজ রেট: | 0.54V |
---|---|---|---|
মূল্যায়িত ক্ষমতা: | 1000KVA | ফ্রেম: | চ্যানেল ইস্পাত, কোণ ইস্পাত |
ট্রান্সফরমার: | তেল নিমজ্জিত ট্রান্সফরমার | বর্তমান রেট দেওয়া হয়েছে: | 1600 ~ 3300 |
লক্ষণীয় করা: | প্যাকেজ ট্রান্সফরমার সাবস্টেশন,ক্ষমতা বিতরণ সাবস্ক্রিপশন |

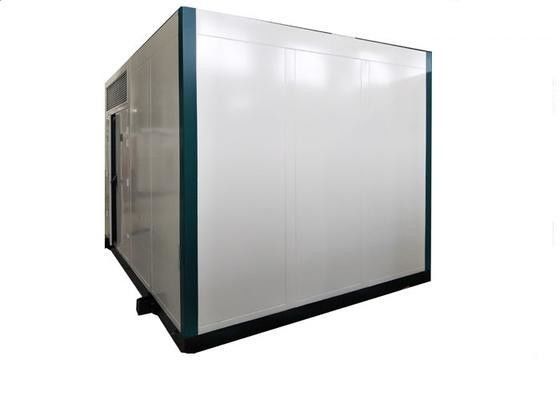

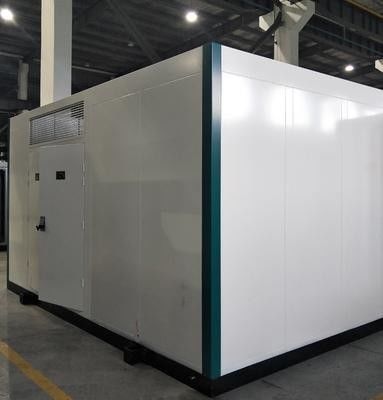

40.5 কেভি 35 কেভি পিভি পাওয়ার জেনারেশন, Prefbricated বিশেষ সাবস্টেশন
সংক্ষিপ্ত বিবরণ
YBT13 সিরিজ পিভি স্পেশাল সাবস্টেশন হল ফোটোভোলটাইক প্রজন্মের চাহিদা মেটাতে, যা উপন্যাসের চেহারা, কম্প্যাক্ট গঠন, নির্ভরযোগ্য কর্মক্ষমতা, সহজ রক্ষণাবেক্ষণ ইত্যাদি।
সেবা শর্ত:
1. উচ্চতা: ≤ 3000 মি (সমুদ্র স্তরের উপরে)
2. সমান্তরাল তাপমাত্রা: সর্বোচ্চ। 40C ন্যূনতম। -25C
>> সর্বোচ্চ। মাসিক গড় তাপমাত্রা: ≤ 35C
>> সর্বোচ্চ। বার্ষিক গড় তাপমাত্রা: ≤ 25C
3. আপেক্ষিক আর্দ্রতা: দৈনিক গড় মান 95%, মাসিক গড় মান 90%
4. সর্বোচ্চ। তাপমাত্রা দৈনিক পার্থক্য: 25C
5. সূর্যালোক তীব্রতা: 0.1W / CM2 (বায়ু গতি 0.5M / এস);
6. বহিরঙ্গন বায়ু গতি: ≤ 35m / গুলি;
7. দূষণ গ্রেড: গ্রেড III;
8. বৃষ্টি প্রমাণ গ্রেড: গ্রেড 3;
9. ইনস্টলেশন স্পট উপর গ্রেডিয়েন্ট 3 ডিগ্রী বেশি হবে না;
ভূমিকম্পের ক্ষমতা 10. স্থল পৃষ্ঠের অনুভূমিক ত্বরণ 0.2 জি
স্থল পৃষ্ঠ উল্লম্ব ত্বরণ 0.1g হয়;
11. ইনস্টলেশন স্থান: স্পট কোন আগুন / বিস্ফোরণ বিপদ / গুরুতর দূষণ / রাসায়নিক থাকতে হবে
জারা এবং সূক্ষ্ম ঝাঁকুনি।
**** সেবা শর্তটি উপরে থেকে ভিন্ন হলে গ্রাহকের সাথে প্রস্তুতকারকের সাথে আলোচনা করা উচিত
পরামিতি:
রেট ভোল্টেজ | 40.5 কেভি | |||||||||
রেট ফ্রিকোয়েন্সি | Hz হয় | 50 | ||||||||
নির্ধারিত মুখ্য Busbar বর্তমান | একজন | 630 | 1250 | |||||||
1 মিনিটের রেট পাওয়ার ফ্রিকোয়েন্সি পৃথিবীর ভোল্টেজের সাথে, ফেজগুলির মধ্যে / ফাঁক খুলতে প্রতিরোধ করুন | কেভি | 95/118 | ||||||||
বিদ্যুৎ ইম্পুলস পৃথিবীতে ভোল্টেজ, পর্যায়গুলির মধ্যে / ফাঁক খুলতে প্রতিরোধ | কেভি | 185/215 | ||||||||
নির্ধারিত স্বল্প সময়ের বর্তমান প্রতিরোধ | KA / সেকেন্ড | 20/2 | ||||||||
রেট শীর্ষ বর্তমান প্রতিরোধ | Ka | 50 | 63 | |||||||
রেট করা সংক্ষিপ্ত বর্তনী বর্তমান তৈরীর | Ka | 31.5 | 63 | |||||||
রেট সংক্ষিপ্ত বর্তনী ব্রেকিং বর্তমান | Ka | 31.5 | 25 | |||||||
এলভি ইউনিট | রেট ভোল্টেজ | ভী | 690 | |||||||
নির্ধারিত প্রধান সার্কিট বর্তমান | 1600 ~ 3300 | |||||||||
একজন | ||||||||||
রেট সীমিত শর্ট সার্কিট ব্রেকিং ক্যাপাসিটি | Ka | 50 | ||||||||
রেটযুক্ত অপারেটিং শর্ট সার্কিট ব্রেকিং ক্যাপাসিটি | Ka | 40 | ||||||||
নির্ধারিত স্বল্প সময়ের বর্তমান প্রতিরোধ | ক / 1s | 40 | ||||||||
ট্রান্সফরমার ইউনিট | ক্ষমতার বিপরিতে | KVA | 1600 ~ 5500 | |||||||
প্রতিরোধের ভোল্টেজ | % | 4; 4.5 | ||||||||
ট্যাপিং রেঞ্জ | % | ± 2X2.5; ± 5 | ||||||||
সংযুক্ত গ্রুপ | Y, YN0; D, YN11 | |||||||||
ঘের | সংরক্ষণের মাত্রা | এইচভি রুম | IP33 | |||||||
এলভি রুম | IP33 | |||||||||
ট্রান্সফরমার রুম | IP23 | |||||||||
শব্দমাত্রা | ডেসিবেল | ≤55 |
