পণ্যের বিবরণ:
প্রদান:
|
নিরোধক প্রকার: | SF6 গ্যাস উত্তাপ | মূল্যায়িত বিভব: | 12 কেভি |
---|---|---|---|
বর্তমান ব্রেকিং বর্তমান: | 31.5KA | ||
লক্ষণীয় করা: | GIS গ্যাস বিচূর্ণ সুইচ,মধ্যম ভোল্টেজ সুইচ গিয়ার |

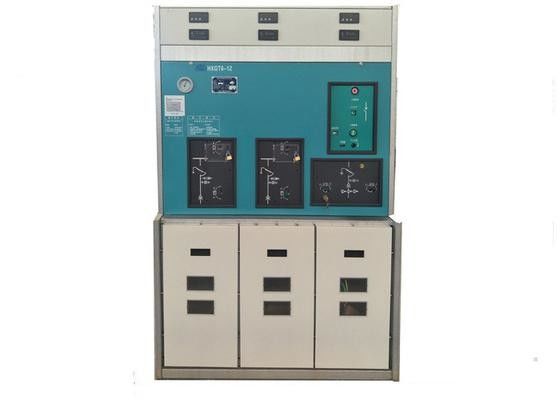

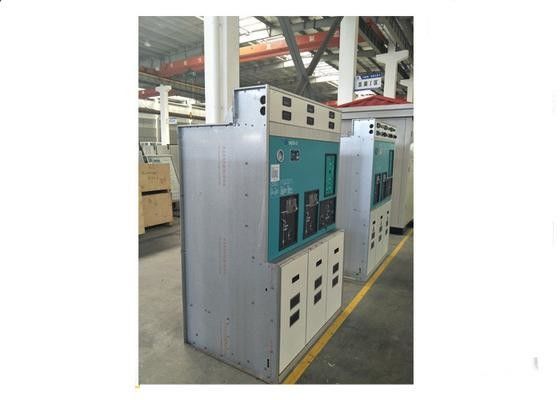

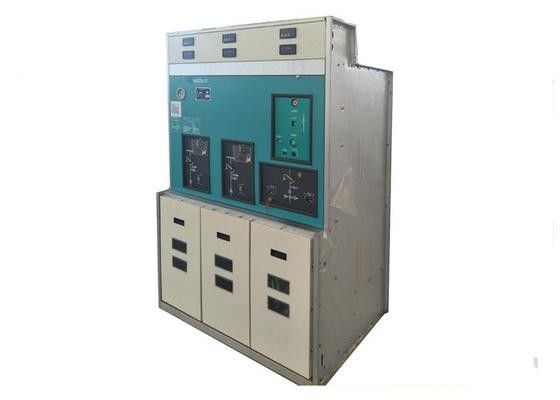

SF6 গ্যাস নিরোধক রিং প্রধান ইউনিট 12 কেভি মেটাল - ঘের সুইচগিয়ার
সংক্ষিপ্ত বিবরণ
HXGT6 (XGN58) -12 SF6 রিং মুখ্য ইউনিট সুইচগিয়ার (তারপরে "RMU" হিসাবে উল্লেখ করা হয় ) আমাদের দেশের প্রকৃত বিদ্যুৎ সরবরাহ পরিস্থিতির উপর ভিত্তি করে আমাদের কোম্পানী দ্বারা ডিজাইন এবং উন্নত করা হয়েছে। এটি একটি নতুন প্রজন্মের অন্দর 10 কেভিভি এমভি বৈদ্যুতিক যন্ত্র, এবং এটি শহরের গ্রিড রূপান্তর এবং নির্মাণের ক্ষেত্রে প্রয়োগ করা যেতে পারে, পণ্যটি টাইপ পরীক্ষা এবং কমিশনিং পরীক্ষার আওতায় পড়ে, কর্মক্ষমতা সূচকগুলি আইইসি 298 "এসি মেটাল ক্লোজড সুইচগিয়ার" এর প্রয়োজনীয়তা পূরণ করে। এটি পরিবেশ এবং আবহাওয়া এবং রক্ষণাবেক্ষণ মুক্ত দ্বারা প্রভাবিত না করে ছোট ভলিউম, কম ওজন, সহজ অপারেশন, নিরাপদ ব্যবহার, উচ্চ নির্ভরযোগ্যতার সুবিধা প্রক্রিয়া করে।
সুইচগার একটি যৌগিক যন্ত্র যা একটি মেটাল এনক্লোজারে সমস্ত প্রধান সার্কিটগুলিকে সিল করে এবং তুষার নির্বাণ এবং নিরোধক মাধ্যমের মতো এসএফ 6 গ্যাস গ্রহণ করে। এটি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং 10kV এমভি পাওয়ার সাপ্লাই নেটওয়ার্কে বিদ্যুৎ সরবরাহের জন্য দ্বিগুণ। এটি টার্মিনাল পাওয়ার সাপ্লাই ব্যবহৃত হয়। রিং নেটওয়ার্ক ব্যবহারের কারণে বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা বাড়ায়, বিশেষ করে খনিজ বিতরণ, ঘরের এলাকা, স্কুল, পার্ক এবং বিদ্যুৎ বিতরণ ও নিয়ন্ত্রণের জন্য এটি বিশেষভাবে ব্যবহৃত হয়। উপরন্তু, তার সুবিধাজনক সংযোগ এবং ইনস্টলেশনের কারণে, ছোট ভলিউম, প্রাথমিক উপরিভাগে উচ্চ ভোল্টেজ সরঞ্জাম হিসাবে এটি সর্বদা ব্যবহৃত হয়।
সেবা শর্ত
উ। উচ্চতা ≤ 1000 মি (সমুদ্রের স্তরের উপরে);
বি। সমান্তরাল তাপমাত্রা: -25 ºC ~ + 40 ºC ;
সি বায়ু গতি ≤ 34 মি / সেকেন্ড
ডি। স্পট কোন নিয়মিত সূক্ষ্ম ঝাঁকুনি থাকতে হবে।
বেসিক কারিগরি পরামিতি
S / n | পদ | একক | পরামিতি |
1 | রেট ভোল্টেজ | কেভি | 12 |
2 | রেট ফ্রিকোয়েন্সি | Hz হয় | 50 |
3 | রেট লোড সুইচ বর্তমান | একজন | 630 |
4 | নির্ধারিত প্রধান সার্কিট সংক্ষিপ্ত সময় বর্তমান (আরএমএস) 3s প্রতিরোধ | Ka | 20 |
5 | নির্ধারিত প্রধান সার্কিট গতিশীল বর্তমান (শীর্ষ) | Ka | 50 |
6 | নির্ধারিত প্রধান সার্কিট মেকিং বর্তমান (শীর্ষ) | Ka | 50 |
7 | সক্রিয় সক্রিয় লোড ব্রেকিং বর্তমান | একজন | 630 |
8 | রেট বন্ধ লুপ ব্রেকিং বর্তমান | একজন | 630 |
9 | 5% রেট সক্রিয় লোড ব্রেকিং বর্তমান | একজন | 31.5 |
10 | রেট ক্যাবল চার্জ ব্রেকিং বর্তমান | একজন | 10 |
11 | রেট ট্রান্সফরমার ন লো লোড ব্রেকিং বর্তমান | একজন | 1600kVA ট্রান্সফরমার কোন লোড বর্তমান |
12 | বর্তমান ফিউজ ব্রেকিং রেট | Ka | 31.5 |
13 | রেট স্থানান্তর বর্তমান | একজন | 1500 |
14 | সম্পূর্ণ ক্যাপাসিটি ব্রেকিং টাইমস | টাইমস | 100 |
15 | যান্ত্রিক জীবন | টাইমস | 10000 |
16 | 1 মিনিটের পাওয়ার ফ্রিকোয়েন্সি পৃথিবীর ভোল্টেজ, ফেজগুলির মধ্যে / খোলা ফাঁক জুড়ে | কেভি | 42/48 |
17 | বিদ্যুৎ ইম্পুলস পৃথিবীতে ভোল্টেজ, ফেজগুলির মধ্যে / খোলা ফাঁক জুড়ে | কেভি | 75/85 |
18 | SF6 গ্যাস রেটযুক্ত ভোল্টেজ (গেজ চাপ 20 ℃) | এমপিএ | 0.04 |
19 | এসএফ 6 বার্ষিক গ্যাস ফুটো হার | ≤0.2% | |
20 | মোটর অপারেশন শক্তি সরবরাহ, ভোল্টেজ | ভী | DC48, AC220, 110 |
21 | বন্ধ মোটর বর্তমান | একজন | 0.5 |
22 | বর্তমান খোলা | একজন | 2.5 |
এইচভি ফিউজ প্রযুক্তিগত পরামিতি
S / n | রেট ভোল্টেজ | রেটযুক্ত ফিউজ বর্তমান | রেটযুক্ত Fusant বর্তমান | বর্তমান ব্রেকিং বর্তমান |
XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
100 | 50 63 71 80 100 | 31.5 | ||
125 | 125 | 31.5 |
