পণ্যের বিবরণ:
প্রদান:
|
ফাংশন: | Overcurrent সুরক্ষা | বর্তমান রেট দেওয়া হয়েছে: | ২০০০ |
---|---|---|---|
মূল্যায়িত বিভব: | 40.5KV | যান্ত্রিক ধৈর্য: | 5000 সময় |
লক্ষণীয় করা: | উচ্চ ভোল্টেজ ভ্যাকুয়াম বর্তনী ব্রেকার,এইচভি সার্কিট ব্রেকার |

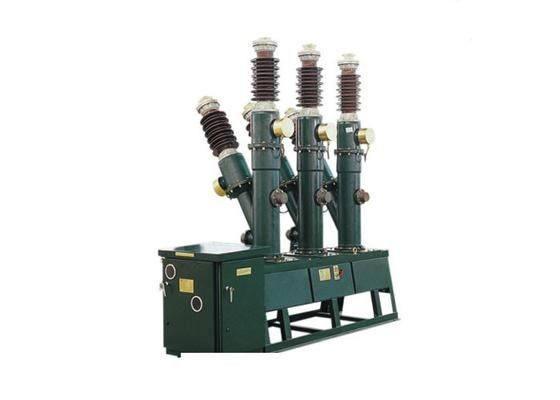

40.5 কেভি আউটডোর ফ্রেম - টাইপ এসএফ 6 সার্কিট ব্রেকার / হাই-স্পিড এয়ার সার্কিট ব্রেকার
সংক্ষিপ্ত বিবরণ
LW8-40.5 টাইপ খালেদা এসি এইচভি এসএফ 6 সার্কিট ব্রেকার বহিরঙ্গন এইচভি বৈদ্যুতিক সরঞ্জাম, তিন ফেজ, এসি 50Hz একটি ধরনের। এটি কেবল 35 কেভি পাওয়ার ট্রান্সমিশন এবং বন্টন সিস্টেমের জন্য নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহার করা হয় না, তবে সার্কিট ব্রেকার এবং খোলার এবং বন্ধ করার ক্ষমতা ক্যাপাসিটরের সাথে সাথে এটি বর্তমান ট্রান্সফরমারের সাথে সজ্জিত হওয়ার সময় পরিমাপ ও সুরক্ষার জন্যও ব্যবহার করা হয়।
এই সার্কিট ব্রেকার CT14 টাইপ বসন্ত অপারেটিং প্রক্রিয়া সঙ্গে সজ্জিত করা হয়। এবং এটি GB1984-89 এবং IEC56 এর মান অনুযায়ী প্রয়োজনীয়।
অ্যাপ্লিকেশন পরিবেশ
ক। উচ্চতা 1000m বেশি হতে হবে না।
খ। সমবায় তাপমাত্রা: -30 ºC - + 40 ºC, গড় মান ২4 ডিগ্রি বেশি 35ºC হতে পারে না;
গ। আপেক্ষিক আর্দ্রতা: দৈনিক গড় মূল্য 95% এর বেশি নয়, মাসিক গড় মান 90% এর বেশি নয়,
ঘ। বাতাসের গতি: 35 কিলোমিটারের বেশি নয়
ঙ। দূষণ অবস্থা তৃতীয় শ্রেণী হতে হবে, চীনামাটির বাসন বুশিং ক্রিপেন দূরত্ব 1050 মিমি হবে (নামমাত্র ক্রিপপৃষ্ঠ অনুপাত 25 মিমি / কেভির চেয়ে কম নয়);
চ। পরিবেষ্টিত বায়ু জ্বলন্ত উপাদান, বিস্ফোরক বিপদ, রাসায়নিক ক্ষয়প্রাপ্ত এবং নিবিড় ঝাঁক থেকে মুক্ত হওয়া উচিত।
1 নং টেবিল
না। | পদ | একক | স্থিতিমাপ | |
1 | রেট ভোল্টেজ | কেভি | 40.5 | |
2 | রেট নিরোধক স্তর | 1min শক্তি ফ্রিকোয়েন্সি ভোল্টেজ সহ্য | কেভি | 185/215 (ফাটল) |
বিদ্যুৎ প্রবণতা ভোল্টেজ সহ্য | 95/118 (ফাটল) | |||
3 | বর্তমান রেট | একজন | 2000 | |
4 | যান্ত্রিক ধৈর্য | সময় | 5000 | |
5 | SF6 গ্যাস (20ºC মিটার চাপ) এর রেটযুক্ত চাপ | এমপিএ | 0.45 | |
6 | লকিং চাপ (20ºC মিটার চাপ) | এমপিএ | 0.40 | |
7 | সর্বনিম্ন পরিবেষ্টনের তাপমাত্রা | º গ | -30 | |
8 | বর্তমান সংক্ষিপ্ত বিরতি বর্তমান বর্তনী | Ka | 31.5 | |
9 | রেট করা সংক্ষিপ্ত বর্তনী বর্তমান (শীর্ষ) | Ka | 80 | |
10 | সংক্ষিপ্ত সময় রেট বর্তমান সহ্য (তাপ বর্তমান) | Ka | 31.5 | |
11 | রেট শীর্ষ বর্তমান প্রতিরোধ (গতিশীল বর্তমান) | Ka | 80 | |
12 | আউট অফ ফেজ ব্রেকিং বর্তমান রেট | Ka | 7.9 | |
13 | রেট দেওয়া সংক্ষিপ্ত বর্তনী ভাঙা বর্তমান ব্রেকিং সময়: | সময় | 16 | |
14 | বন্ধ সময় | গুলি | ≤0.1 | |
15 | খোলা সময় | গুলি | ≤0.06 | |
16 | রেট অপারেশন ক্রম | ও-0.3s-সিও-180s-সিও | ||
17 | একক ক্যাপাসিটরের গ্রুপ ভাঙা / খোলা রেট | একজন | 400 | |
18 | শর্ট সার্কিট বর্তমান শেষ সময় | গুলি | 4 | |
19 | SF6 ফুটো হার (বার্ষিক) | ≤1 | ||
20 | SF6 গ্যাস (20ºC) এর আর্দ্রতা সামগ্রী | পিপিএম (V / V) | ≤150 | |
21 | বসন্ত অপারেশন পদ্ধতির অপারেটিং ভোল্টেজ রেট | |||
বন্ধ এবং খোলার কুণ্ডলী ভোল্টেজ | ভী | এসি 220, 380 ডিসি: 48, 110, 220 | ||
শক্তি স্টোরেজ মোটর ভোল্টেজ | ভী | এসি 220 ডিসি 220 | ||
22 | SF6 গ্যাস ওজন | কেজি | 8 | |
23 | সার্কিট ব্রেকার ওজন (অপারেশন প্রক্রিয়া সহ) | কেজি | 1400 |
টেবিল ২
না। | পদ | একক | প্রযুক্তিগত প্রয়োজনীয়তা | টেস্ট শর্ত এবং পদ্ধতি |
1 | চলমান যোগাযোগ ভ্রমণ | মিমি | 95 ± 2 | চলমান যোগাযোগ ভ্রমণ পরিমাপের darawing12 পড়ুন |
2 | যোগাযোগের মধ্যে ক্লিয়ারেন্স | মিমি | 605 ± 1.5 | অস্থায়ী এবং স্থায়ী যোগাযোগের মধ্যে ক্লিয়ারেন্স পরিমাপ 12a অঙ্কন পড়ুন |
3 | তিন ফেজ সুইচ-এ অ্যাসিঙ্ক্রনি | মাইক্রোসফট | ≤3 | চলমান এবং স্থায়ী যোগাযোগের মধ্যে মেরু দূরত্ব পার্থক্য পরিমাপ darawing পড়ুন 14 |
4 | তিন ফেজ সুইচ অফ অ্যাসিঙ্ক্রনি | মাইক্রোসফট | ≤2 | চলমান এবং স্থায়ী যোগাযোগের মধ্যে মেরু দূরত্ব পার্থক্য পরিমাপ আঁকা 15 উল্লেখ |
5 | প্রধান লুপ প্রতিরোধ | μΩ | ≤120 | ডিসি ভোল্টেজ ড্রপ পদ্ধতি, 100A মধ্যে পরিমাপ |
6 | যোগাযোগ স্পর্শ তাত্ক্ষণিক গতি | মাইক্রোসফট | 3.2 ± 0.2 | রেটযুক্ত ভোল্টেজ এবং পরিমাপ পদ্ধতি অঙ্কন পড়ুন 14 |
7 | সংযোগ বিচ্ছিন্ন সংযোগ তাত্ক্ষণিক | মাইক্রোসফট | 3.4 ± 0.2 | রেটযুক্ত ভোল্টেজ এবং পরিমাপ পদ্ধতি অঙ্কন 15 পড়ুন |
8 | রান্নার স্ট্রোক | মিমি | 10 + 0.5 -0.1 | ক্লোজিং অবস্থা অনুযায়ী 6 অঙ্কন পড়ুন |
9 | পজিশনিং স্ট্রোক পজিশনিং ফাঁক | মিমি | 1-2 | ক্লোজিং অবস্থা অনুযায়ী 6 অঙ্কন পড়ুন |
10 | আংশিক চার্জিং 40.5kV 25.7kV | পিসি | 20 | গ্যাস চাপের উপর, আংশিক যন্ত্র ব্যবহার করুন 40.5 কেভি 1 মিনিটের জন্য দুটি বহির্গামী তারের মধ্যে রেখে, তারপর যথাক্রমে ২5.7 কেভি তে ছাড়ুন |
পিসি | 10 |
