পণ্যের বিবরণ:
প্রদান:
|
এইচভি ভোল্টেজ: | 35kV | এলভি ভোল্টেজ: | 0.4KV/12KV |
---|---|---|---|
ক্ষমতা: | 400-20000KVA |

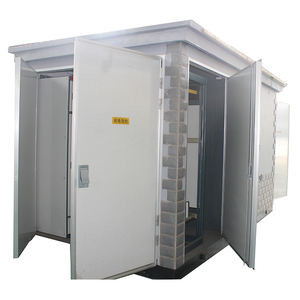

কমপ্যাক্ট সেকেন্ডারি সাবস্টেশন 11kv কমপ্যাক্ট সাবস্টেশন পাওয়ার ট্রান্সফরমার বক্স ইলেকট্রিসিটি সাবস্টেশন
1. উচ্চতা: ≤ 1000m (সমুদ্র সমতলের উপরে)
2. পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ।40C মিনিট-25C
>>সর্বোচ্চমাসিক গড় তাপমাত্রা: ≤ 35C
>>সর্বোচ্চবার্ষিক গড় তাপমাত্রা: ≤ 25C
3. আপেক্ষিক আর্দ্রতা: দৈনিক গড় মান≤ 95%, মাসিক গড় মান≤ 90%
4. সর্বোচ্চতাপমাত্রার দৈনিক পার্থক্য: 25C
5. সূর্যালোকের তীব্রতা: 0.1W/CM2 (বাতাসের গতি 0.5M/S);
6. বাইরের বাতাসের গতি: ≤ 35m/s;
7. দূষণ গ্রেড: গ্রেড III;
8. রেইন প্রুফ গ্রেড: গ্রেড 3;
9. ইনস্টলেশনের জায়গায় গ্রেডিয়েন্ট 3° এর বেশি হবে না;
10. ভূমিকম্প প্রতিরোধ ক্ষমতা: ভূপৃষ্ঠের অনুভূমিক ত্বরণ 0.2g
স্থল পৃষ্ঠের উল্লম্ব ত্বরণ 0.1g;
11. ইনস্টলেশন স্পট: স্পটটিতে আগুন/বিস্ফোরণের বিপদ/গুরুতর দূষণ/রাসায়নিক পদার্থ থাকা উচিত নয়
ক্ষয়এবং সূক্ষ্ম ঝাঁকুনি।
ইমারতের একটি সংক্ষিপ্ত সময়, ছোট দখলকৃত এলাকা, কম বিনিয়োগ।
খ.সরানো যেতে পারে, কম বর্জ্য, শক্তিশালী পুরো সেট, ব্যবহার এবং ইনস্টলেশন সুবিধাজনক।
গ.উচ্চ নির্ভরযোগ্যতা.
dঘেরটি অ্যালুমিনিয়াম অ্যালয় প্লেট (রঙিন সিন্থেটিক প্লেট) দিয়ে তৈরি এবং ভাল অ্যান্টি-জারসিভ পছন্দ এবং ভিতরের হিসাবে দীর্ঘ পরিষেবা জীবন সহ তাপ নিরোধক উপাদান ব্যবহার করে, যা সূর্যের তাপ বিকিরণ প্রতিরোধ করতে পারে।
eসাবস্টেশনে কুলিং এবং অ্যান্টি-কনডেনসেশন সরঞ্জাম রয়েছে।
চএটি সমন্বিত অটোমেশন সরঞ্জামের সাথে লাগানো যেতে পারে।
gএটি সমস্ত ধরণের যোগাযোগ সরঞ্জাম বিনামূল্যে কনফিগার করতে পারে।
ইউনিট | সুইচগিয়ার | সার্কিট ব্রেকার | আইটেম | ইউনিট | পরামিতি | |
এইচভি ইউনিট
|
40.5kV | KYN10-40.5 JYN1-40.5 |
ZN23-35 ZN12-35 LN2-35(Z) |
রেটেড ভোল্টেজ | কেভি | 40.5 |
রেট করা বর্তমান | ক | 1250-1600 | ||||
রেট করা শর্ট সার্কিট ব্রেকিং কারেন্ট | কেভি | 20-31.5 | ||||
রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (পিক) | ক | 50-80 | ||||
লোড সুইচ NAL36 NALF36 |
রেট করা বর্তমান | ক | 630 | |||
রেট করা স্বল্প সময়ের বর্তমান প্রতিরোধ | kA/s | 25/2 | ||||
এলভি ইউনিট | 12kV | XGN56-12 XGN2-12 KZN1-12 KYN1-12 |
ZN28A-12 ZN28B-12 ভিডি৪ VT2-12 VT1-12 |
রেটেড ভোল্টেজ | কেভি | 12 |
রেট করা বর্তমান | ক | 630-3150 | ||||
রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (rms) | kA | 16-50 | ||||
রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (পিক) | kA | 40-125 | ||||
HXGN11-12(F) HXGN26-12(F) |
লোড সুইচ FN16-12 FN26-12 FN26-12R |
রেট করা বর্তমান | ক | 630 | ||
রেট করা স্বল্প সময়ের বর্তমান প্রতিরোধ | kA/s | 20/3,25/2 | ||||
0.4kV | জিজিডি জিসিটি জিসিএস |
DW15 সিরিজ |
রেটেড সার্কিট ব্রেকার কারেন্ট | ক | 70-3900 | |
অন-অফ ক্যাপাসিটি (400V) | kA | 28-80 | ||||
ট্রান্সফরমার ইউনিট | SC9, S9, SZ9 ট্রান্সফরমার | রেটেড ভোল্টেজ | কেভি | 40.5 | ||
ক্ষমতার বিপরিতে | কেভিএ | 400-20000 | ||||
ট্রান্সফরমার অনুপাত | kV / kV | 35/10,35/6.3,35/0.4 |
