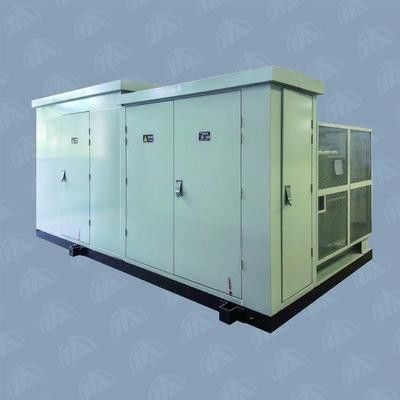

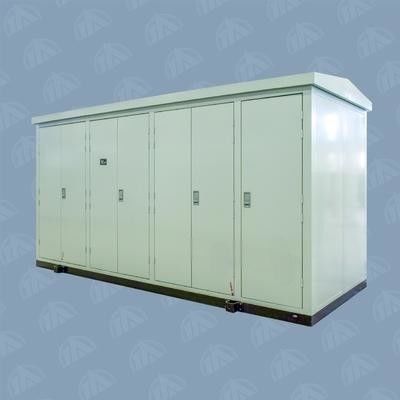

বায়ু শক্তি / ফোটোভোলটাইক প্রজন্মের প্যাকেজ ক্ষমতা বিতরণ সাবসিস্টেশন

বায়ু শক্তি / পিভি প্যাকেজড ট্রান্সফরমার সাবস্টেশন / বিদ্যুৎ বিতরণ সাবস্টেশন

সংক্ষিপ্ত বিবরণঃ

YBT13 সিরিজ PV এবং বায়ু শক্তি বিশেষ সাবস্টেশন বায়ু শক্তি এবং ফোটোভোলটাইক উত্পাদন চাহিদা পূরণের জন্য আমাদের কোম্পানি দ্বারা গবেষণা করা হয়, পণ্যটি একটি অভিনব চেহারা আছে,কম্প্যাক্ট কাঠামো, নির্ভরযোগ্য কর্মক্ষমতা, সহজ রক্ষণাবেক্ষণ ইত্যাদি

বৈশিষ্ট্যঃ

1ঘরের গঠন

a. সাবস্টেশনের কাঠামোঃ চ্যানেল স্টিল এবং কোণ স্টিল।

b. অভ্যন্তরীণঅ্যাটেরিয়ালঃঠান্ডা ঘূর্ণিত ইস্পাত প্লেট, স্টেইনলেস স্টীল প্লেট, কম্পোজিট রঙের প্লেট বা অ্যালুমিনিয়াম খাদ প্লেট।

c. প্রতিটি কোণায় ইস্পাত প্লেট ব্যবহার করা হয়, এবং আলো ডিভাইস দিয়ে সজ্জিত করা হয়।

ঘ. ছাদঃ তাপ বিকিরণ কার্যকরভাবে প্রতিরোধ করার জন্য দ্বি-তলাকার কাঠামো।

e. ট্রান্সফরমার রুম খোলা এবং বন্ধ ধরনের বিভক্ত করা হয়.The radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.

f. হাউজিং দরজা: নিম্ন তাপমাত্রা টাইপ সীল স্ট্রিপ যা নিম্ন তাপমাত্রা পরিবেশে ভাল সীল প্রভাব অর্জন করতে পারে।

জি. সাবস্টেশনের পৃষ্ঠের পেইন্টটি উচ্চ তাপমাত্রায় বেকিং ভার্নিশ দিয়ে চিকিত্সা করা হয় যাতে এটি অতিবেগুনী রশ্মি থেকে উদ্ভূত অবক্ষয়কে কার্যকরভাবে বিলম্ব করতে পারে।

2. এইচ ভি ইউনিট

1. এমগ্রাহকদের চাহিদা অনুযায়ী বিভিন্ন সমন্বয় করা হয়।এইচএক্সজিটি১৬-৪০।5, এক্সজিটি৫-৪০.৫ এবং এইচএক্সজিটি১০-৪০.৫ সুইচগার্ড।

2. HXGT16-40.5 স্যুইচওয়্যার FT16-40.5R টাইপ লোড স্যুইচ-ফিউজ সমন্বিত স্যুইচ দিয়ে সজ্জিত বায়ু শক্তি এবং ফোটোভোলটাইক শক্তি উত্পাদন জন্য।

c. XGT5-40.5 স্যুইচওয়্যার VT16-40.5 সার্কিট ব্রেকার দিয়ে সজ্জিত।

d. সুইচগার্ডের অপারেশন এবং রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করার জন্য ভুল অপারেশন প্রতিরোধের সম্পূর্ণ ফাংশন রয়েছে।

3ট্রান্সফরমার ইউনিট

a. ট্রান্সফরমারে S11 প্রকারের তেল নিমজ্জিত ট্রান্সফরমার বা SCB11 শুকনো প্রকারের ট্রান্সফরমার ব্যবহার করা হয়।

b. ট্রান্সফরমার রুমে প্রাকৃতিক বায়ুচলাচল ভাল হয় অথবা স্বয়ংক্রিয় নিয়ন্ত্রণ ফ্যান দিয়ে বাতাসের ক্লান্তির মাধ্যমে ট্রান্সফরমার রুমে তাপমাত্রা কমানো যায়।

c. LV পাশের টার্মিনাল এবং বাসবারের মধ্যে নরম সংযোগ ব্যবহার করা হয়, যা কার্যকরভাবে ট্রান্সফরমারের LV বুশিংকে ক্রাশ এবং তেলের ফুটো থেকে রক্ষা করতে পারে।

4. এলভি ইউনিট

a. এলভি সুইচগার্ট TANW1 সিরিজের স্মার্ট CB এবং TANM1 সিরিজের MCCB ব্যবহার করে, অথবা গ্রাহকের অনুরোধে মনোনীত নির্মাতার দ্বারা উত্পাদিত CB।

b. ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী পর্দা স্কিম ডিজাইন করা যেতে পারে।

5বিতরণ নেটওয়ার্ক অটোমেশন ইউনিট

a. স্বয়ংক্রিয় টার্মিনাল সরঞ্জামটি টিয়ানান গ্রুপের TA-D20 প্রকারের, এর নকশাটি বায়ু শক্তি সাবস্টেশন পরিচালনার জন্য কঠোর পরিবেশ বিবেচনা করে অনুকূলিত করা হয়েছে।

b. পণ্যটি পরিবেষ্টিত তাপমাত্রা, দ্বৈত ফাইবার অপটিক রিং নেটওয়ার্কের যোগাযোগ ফাংশন, বিরোধী হস্তক্ষেপের শক্তিশালী ক্ষমতা, শক প্রতিরোধী,আর্দ্রতা প্রতিরোধী এবং বজ্ররোধী, পাশাপাশি কম শক্তি হ্রাস।

c. পণ্যটির পরিমাপ নিয়ন্ত্রণ, অ-ব্যাটারী সুরক্ষা, এবং ডেটা প্রসেসিং, মনিটরিং অ্যালার্ম এবং অস্বাভাবিকতা সনাক্তকরণ এবং যোগাযোগের ফাংশন রয়েছে।

6. নিরবচ্ছিন্ন পাওয়ার সাপ্লাই পাওয়ার জন্য বিশেষ

a. সাবস্টেশনটি টিয়ানান গ্রুপ দ্বারা উৎপাদিত বায়ু শক্তির জন্য বিশেষ TA-UP01/TA-UP02 নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহের জন্য ইনস্টল করা হয়েছে।

b. পণ্যটি পরিবেশের সাথে মানিয়ে নিতে, শক এবং হস্তক্ষেপ প্রতিরোধ করতে এবং স্থিতিশীল ভোল্টেজের বিস্তৃত পরিসীমা রয়েছে।

পরামিতিঃ
