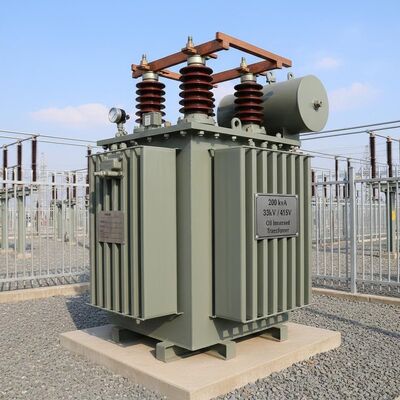

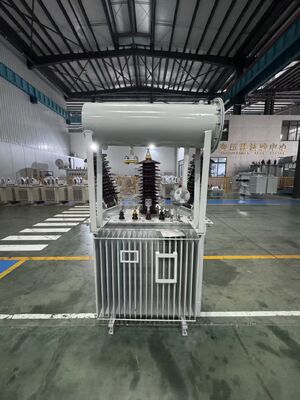

200 কেভিএ 33 কেভি তেল নিমজ্জিত পাওয়ার ট্রান্সফরমার ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য ডাইন 11 সংযোগ সহ

তেল নিমজ্জিত পাওয়ার ট্রান্সফরমার মডেলS-200/33-0.415মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্কে ভোল্টেজ স্টেপ-ডাউনের জন্য ডিজাইন করা একটি তিন-ফেজ বৈদ্যুতিক ডিভাইস। একটি রেট ক্ষমতা সঙ্গে200 কেভিএএবং একটি ভোল্টেজ রেটিং33 kV / 0.415 kV(ট্যাপিং রেঞ্জ ±2*2.5%), এই ট্রান্সফরমারটি হালকা শিল্প সুবিধা, বাণিজ্যিক কমপ্লেক্স এবং গ্রামীণ বিদ্যুতায়ন প্রকল্পের জন্য উপযুক্ত।

ট্রান্সফরমার গ্রহণ করেDyn11সংযোগ গোষ্ঠী, যেখানে উচ্চ-ভোল্টেজের দিকটি স্টার-সংযুক্ত (Y) নিরপেক্ষ বিন্দুর সাথে সরাসরি গ্রাউন্ডেড নয়, কম-ভোল্টেজের দিকটি ডেল্টা-সংযুক্ত (d), এবং ফেজ স্থানচ্যুতি হল 30° (11 বাজে অবস্থান)। এই কনফিগারেশনটি স্থিতিশীল ফেজ-টু-ফেজ ভোল্টেজ প্রদান করে এবং কার্যকরভাবে তৃতীয় হারমোনিক স্রোতকে দমন করে।

নির্ভরযোগ্যতা এবং দক্ষতার জন্য নির্মিত, এই তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারটি স্থিতিশীল বিদ্যুৎ প্রবাহ বজায় রাখতে, শক্তির ক্ষতি কমাতে এবং বৈদ্যুতিক গ্রিড এবং সাবস্টেশন জুড়ে সুষম লোড বিতরণকে সমর্থন করে।

এই ট্রান্সফরমারটি গ্রহণ করেONAN (তেল প্রাকৃতিক বায়ু প্রাকৃতিক)শীতল করার পদ্ধতি। কোর এবং উইন্ডিং দ্বারা উত্পন্ন তাপ অন্তরক তেল দ্বারা শোষিত হয়, যা প্রাকৃতিকভাবে ট্যাঙ্কের মধ্যে সঞ্চালিত হয়। তারপর তাপ রেডিয়েটর পাখনা বা শীতল পৃষ্ঠের মাধ্যমে আশেপাশের বাতাসে ছড়িয়ে পড়ে।

এই প্রাকৃতিক শীতল প্রক্রিয়া ফ্যান বা পাম্পের মতো অতিরিক্ত সরঞ্জামের প্রয়োজনীয়তা দূর করে, রক্ষণাবেক্ষণ কম রাখে এবং দীর্ঘ পরিষেবা জীবনকে সমর্থন করে। এটি ট্রান্সফরমারের পরিবেশ বান্ধব অপারেশনেও অবদান রাখে।

উচ্চ-মানের অন্তরক তেল ট্রান্সফরমারের ভিতরে দুটি গুরুত্বপূর্ণ ভূমিকা পালন করে:

• বৈদ্যুতিক নিরোধক- লাইভ অংশের মধ্যে বৈদ্যুতিক ভাঙ্গন প্রতিরোধ করে
• তাপ অপসারণ- তাপ স্থিতিশীলতা বজায় রাখতে windings এবং কোর থেকে দূরে তাপ স্থানান্তর করে

তেলটি অভ্যন্তরীণ উপাদানকে আর্দ্রতা এবং দূষক থেকে রক্ষা করে, আফ্রিকা এবং দক্ষিণ-পূর্ব এশিয়ায় সাধারণ গ্রীষ্মমন্ডলীয় এবং ধূলিময় অবস্থা সহ বিভিন্ন অপারেটিং পরিবেশে ট্রান্সফরমারের স্থায়িত্ব এবং নির্ভরযোগ্যতা বাড়ায়।

এই ট্রান্সফরমার অনুযায়ী উত্পাদিত হয়IEC60076আন্তর্জাতিক মান, যা পাওয়ার ট্রান্সফরমার ডিজাইন, টেস্টিং এবং পারফরম্যান্সের জন্য প্রয়োজনীয়তা সেট করে। সম্মতি নিশ্চিত করে যে পণ্যটি এর জন্য কঠোর মানদণ্ড পূরণ করে:

• নিরোধক এবং তাপমাত্রা বৃদ্ধি
• শর্ট সার্কিট শক্তি
• যান্ত্রিক অখণ্ডতা এবং দক্ষতা

শেষ ব্যবহারকারীদের জন্য, এর অর্থ নিরাপত্তা, নির্ভরযোগ্যতা এবং অপারেশনাল কর্মক্ষমতার প্রতি আস্থা।

ট্রান্সফরমারটিতে একটি কমপ্যাক্ট এবং মজবুত নির্মাণ বৈশিষ্ট্য রয়েছে, যা বহিরঙ্গন সাবস্টেশন বা অভ্যন্তরীণ বৈদ্যুতিক কক্ষগুলিতে নমনীয় স্থাপনের অনুমতি দেয়। মূল রক্ষণাবেক্ষণ-বান্ধব বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

• অ্যাক্সেসযোগ্য তেল ভর্তি এবং নিষ্কাশন পোর্ট
• তাপমাত্রা পর্যবেক্ষণ ডিভাইস
• চাপ ত্রাণ সিস্টেম

এই ডিজাইনের উপাদানগুলি রুটিন পরিদর্শন এবং পরিষেবা প্রদানের সুবিধা দেয়, ট্রান্সফরমারের কর্মক্ষম জীবনের উপর ডাউনটাইম এবং রক্ষণাবেক্ষণের খরচ কমাতে সাহায্য করে।

এই তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারটি বিভিন্ন পরিস্থিতির জন্য উপযুক্ত:

• মাঝারি-ভোল্টেজ বিতরণ নেটওয়ার্ক- হালকা শিল্প পার্ক, বাণিজ্যিক কেন্দ্র এবং গ্রামীণ বিদ্যুতায়ন প্রকল্পের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ প্রদান করে
• নবায়নযোগ্য শক্তি প্রকল্প- ভোল্টেজ স্টেপ-আপ বা স্টেপ-ডাউনের জন্য ছোট আকারের বায়ু খামার বা সৌর বিদ্যুৎ কেন্দ্রে ব্যবহৃত হয়
• অবকাঠামো উন্নয়ন- উন্নয়নশীল অঞ্চলে গ্রিড এক্সটেনশন প্রকল্পগুলিকে সমর্থন করে, বিশেষ করে যেখানে 415V লো-ভোল্টেজ সিস্টেমগুলি মানসম্মত (যেমন, কেনিয়া, নাইজেরিয়া, ফিলিপাইন এবং আফ্রিকা ও দক্ষিণ-পূর্ব এশিয়া জুড়ে অন্যান্য বাজার)

দৃঢ় নকশা এবং কাঠের প্যালেট প্যাকেজিং ট্রান্সফরমারটিকে দূরবর্তী বা চ্যালেঞ্জিং অবস্থানে পরিবহন এবং ইনস্টল করা সহজ করে তোলে।

ট্রান্সফরমার মডেলS-200/33-0.415চীনে উত্পাদিত এবং GB মান অধীনে প্রত্যয়িত. কাস্টমাইজেশন নির্দিষ্ট প্রকল্প প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ, সহ:

• রেটেড ক্ষমতা সমন্বয়
• ভোল্টেজ সমন্বয় পরিবর্তন
• ট্যাপিং পরিসীমা পরিবর্তন
• সংযোগ গ্রুপ (Dyn11 / Yyn0 / Yd11 প্রয়োজন অনুযায়ী)

নিরাপদ ডেলিভারি নিশ্চিত করতে প্রতিটি ট্রান্সফরমার একটি কাঠের প্যালেটে সাবধানে প্যাকেজ করা হয়।

পণ্য জীবনচক্র জুড়ে সর্বোত্তম কর্মক্ষমতা নিশ্চিত করতে ব্যাপক প্রযুক্তিগত সহায়তা এবং বিক্রয়োত্তর পরিষেবা প্রদান করা হয়। পরিষেবা অন্তর্ভুক্ত:

• ইনস্টলেশন এবং কমিশনিং সহায়তা
• সমস্যা সমাধান এবং ডায়াগনস্টিক সহায়তা
• অন-সাইট পরিদর্শন এবং তেল পরীক্ষা
• তাপীয় ইমেজিং এবং অন্তরণ প্রতিরোধের পরিমাপ
• মেরামত, সংস্কার, এবং খুচরা যন্ত্রাংশ সরবরাহ
• গ্রাহক কর্মীদের জন্য কাস্টমাইজড প্রশিক্ষণ প্রোগ্রাম
