পণ্যের বিবরণ:
প্রদান:
|
| আলমারির দরজা: | খাদ ইস্পাত প্লেট | ঘের: | স্টেইনলেস স্টীল প্লেট |
|---|---|---|---|
| রেট বর্তমান বার বার: | 630 / 1250A | SF6 গ্যাস বার্ষিক ফুটো হার: | ≤0.2% |
| বিশেষভাবে তুলে ধরা: | GIS গ্যাস বিচূর্ণ সুইচ,মধ্যম ভোল্টেজ সুইচ গিয়ার |
||

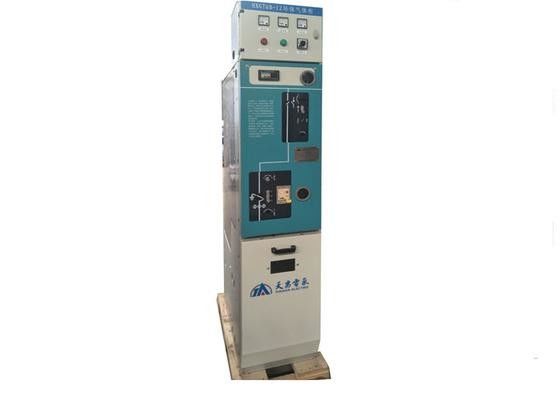

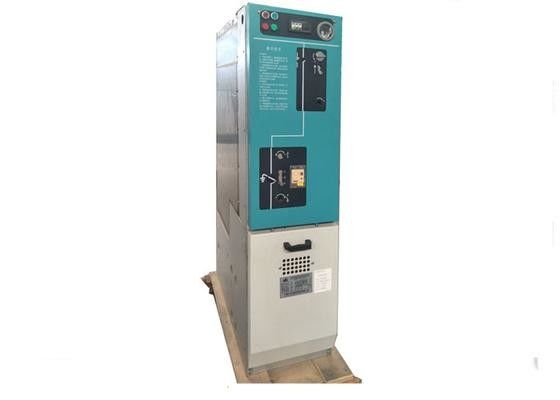

গ্যাস - অন্তরণ ধাতু - ঘূর্ণিত সুইচগিয়ার / ভ্যাকুয়াম সার্কিট ব্রেকার switchgear
সংক্ষিপ্ত বিবরণ
সুইচগার একটি যৌগিক যন্ত্র যা একটি মেটাল এনক্লোজারে সমস্ত প্রধান সার্কিটগুলিকে সিল করে এবং তুষার নির্বাণ এবং নিরোধক মাধ্যমের মতো এসএফ 6 গ্যাস গ্রহণ করে। এটি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং 10kV এমভি পাওয়ার সাপ্লাই নেটওয়ার্কে বিদ্যুৎ সরবরাহের জন্য দ্বিগুণ। এটি টার্মিনাল পাওয়ার সাপ্লাই ব্যবহৃত হয়। রিং নেটওয়ার্ক ব্যবহারের কারণে বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা বাড়ায়, বিশেষ করে খনিজ বিতরণ, ঘরের এলাকা, স্কুল, পার্ক এবং বিদ্যুৎ বিতরণ ও নিয়ন্ত্রণের জন্য এটি বিশেষভাবে ব্যবহৃত হয়। উপরন্তু, তার সুবিধাজনক সংযোগ এবং ইনস্টলেশনের কারণে, ছোট ভলিউম, প্রাথমিক উপরিভাগে উচ্চ ভোল্টেজ সরঞ্জাম হিসাবে এটি সর্বদা ব্যবহৃত হয়।
আদেশ জন্য নোট
1. মেজর সংযোগ প্রকল্প নম্বর এবং একক লাইন পদ্ধতিগত চিত্র, লেআউট চার্ট;
2. সেকেন্ডারি সার্কিট পরিকল্পিত অঙ্কন, টার্মিনাল ব্যবস্থা চিত্র (টার্মিনাল ব্যবস্থা চিত্র ছাড়া, এটি নির্মাতার স্পেসিফিকেশন দ্বারা নেওয়া হবে);
3. আদেশ যখন কেবল এবং তারের অবসান এর স্পেসিফিকেশন এবং টাইপ নিশ্চিত করা উচিত;
4. বিশেষ পরিবেশে সুইচগিয়ার ব্যবহার করা হলে, অর্ডার দেওয়ার সময় গ্রাহকের সাথে প্রস্তুতকারকের সাথে আলোচনা করা উচিত;
5. খুচরা যন্ত্রাংশ বা আনুষাঙ্গিক প্রয়োজন হয়, গ্রাহক তার নাম এবং পরিমাণ প্রদান করা উচিত।
| পদ | একক | স্থিতিমাপ | |||
| রেট ভোল্টেজ | কেভি | 12,24 | |||
| রেট বর্তমান বার বার | একজন | 630,1250 | |||
| বর্তমান রেট | একজন | 630 | |||
| পরিমাপ ফ্রিকোয়েন্সি 1min | Hz হয় | 50/60 | |||
| রেট সংক্ষিপ্ত সময় বর্তমান সহ্য | কা | 20 / 4,25 / 2 | |||
| রেট শীর্ষ বর্তমান প্রতিরোধ | কা | 50,63 | |||
| রেট করা ছোট বর্তনী বর্তমান | কা | 50,63 | |||
| ফিউজ তারের সঙ্গে লোড switchgear বর্তমান রেট | একজন | 100 | |||
বর্তমান সংক্ষিপ্ত বিরতি বর্তমান বর্তনী | দ্রব করা | কা | 31.5 | ||
| সার্কিট ব্রেকার | কা | 20,25 | |||
| 1 মিনিট শক্তি ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | (ফেজ থেকে ফেজ / ফেজ টু টু গ্রাউন্ড / কাচ) | কেভি | 42 / 48,65 / 79 | ||
| বাজ আবেগ ভোল্টেজ সহ্য (সর্বোচ্চ মূল্য) | (ফেজ থেকে ফেজ / ফেজ টু টু গ্রাউন্ড) (ফেজ টু ফেজ / ফেজ-টু-গ্রাউন্ড | কেভি | 75 / 85.125 / 145 | ||
| সার্কিট প্রতিরোধের | লোড সুইচ গিয়ার | μΩ | 130 | ||
| যৌগিক যন্ত্রপাতি মন্ত্রিসভা (ফিউজ প্রতিরোধের অন্তর্ভুক্ত নয়) | μΩ | 250 | |||
| সার্কিট ব্রেকার মন্ত্রিসভা SF6 | μΩ | 140 | |||
| SF6 রেট গ্যাস চাপ (20 ºC গেজ চাপ) | এমপিএ | 0.04 | |||
| SF6 গ্যাস বার্ষিক ফুটো হার | ≤0.2% | ||||
| সুরক্ষা গ্রেড (গ্যাস ভরাট ঘের) | IP67 | ||||
