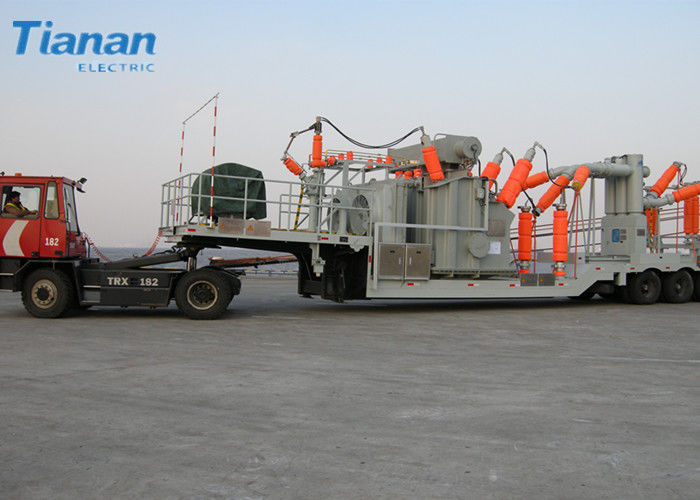

110 - 132 কেভি পাওয়ার ট্রান্সফরমার যানবাহন - বহনযোগ্য মোবাইল প্রিফ্যাব্রিকেটেড সাবস্টেশন

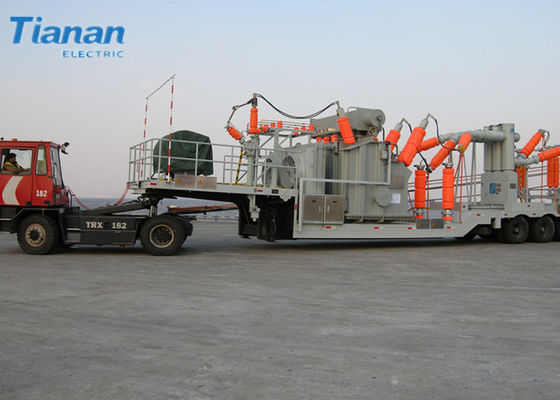

বড় ইমেজ : 110 - 132 কেভি পাওয়ার ট্রান্সফরমার যানবাহন - বহনযোগ্য মোবাইল প্রিফ্যাব্রিকেটেড সাবস্টেশন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Tianan Electric
সাক্ষ্যদান:	IEC,,IEEE
মডেল নম্বার:	CBT1-132

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 একক
মূল্য:	Pending
প্যাকেজিং বিবরণ:	কাঠের শক্ত কাগজ
ডেলিভারি সময়:	45 দিন
পরিশোধের শর্ত:	T/T, L/C, D/A, D/P, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা:	1000 ইউনিট/বছর

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

ফ্রিকোয়েন্সি:

বিশেষ শর্ত:

গ্রাহকের উপর নির্ভর করে

আয়রন কোর ল্যামিনেশন:

হাই-বি সিলিকন শীট

রেটেড ক্ষমতা:

30000KVA

বিশেষভাবে তুলে ধরা:

মোবাইল বৈদ্যুতিক ট্রান্সফরমার স্টেশন

যানবাহন বার্ন বৈদ্যুতিক ট্রান্সফরমার স্টেশন

11.5 কেভি প্যাকেজড ট্রান্সফরমার সাবস্টেশন

110 - 132 KV পাওয়ার ট্রান্সফরমার যানবাহন - বহন করা মোবাইল প্রিফেব্রিকেটেড সাবস্টেশন

সাধারণ:

সিরিজ 110KV থ্রি-ফেজ টু-ওয়াইন্ডিং অফ-সার্কিট ট্যাপ-চেঞ্জিং পাওয়ার ট্রান্সফরমারে একটি সাধারণ সাবস্টেশনের সমস্ত ফাংশন রয়েছে এবং পরিষেবার অবস্থা বর্তমানে ভাল।পণ্য লঞ্চের পর তারা জিতেছে

তাদের সুবিধাজনক এবং উচ্চ-দক্ষতার জন্য গ্রাহকদের কাছ থেকে ভাল প্রশংসা

উচ্চতর বৈশিষ্ট্য।

প্রযুক্তিগত পরামিতি:

1. LV দিকে সুইচ সরঞ্জামের প্রযুক্তিগত পরামিতি

না.	আইটেম	ইউনিট	প্যারামিটার
1	সিস্টেম ভোল্টেজ	কেভি	11.5
2	রেটেড ভোল্টেজ	কেভি	12
3	রেটেড ফ্রিকোয়েন্সি	Hz	50
4	রেট করা বর্তমান	ক	2000,1600,1250,
5	রেটেড 1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ	কেভি	42/48
6	রেটেড বজ্রপাত ভোল্টেজ সহ্য করে	কেভি	75/85
7	রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা	kA	40,31.5,25
8	রেট সংক্ষিপ্ত সময় সহ্য সময়	s	4
9	রেটেড পিক বর্তমান সহ্য করে	kA	100,80,63
10	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট	kA	40,31.5,25
11	রেটেড শর্ট সার্কিট তৈরীর কারেন্ট	kA	100,80,63
12	রেট অপারেশন ক্রম		ও0.3sCO180 এর দশকCO
13	যান্ত্রিক সহনশীলতা	বার	≥10000

সাবস্টেশনের সাউন্ড লেভেল:≤65 dB
সুইচ চেম্বারের ঘেরের সুরক্ষা গ্রেড: IP23 (যখন প্রাকৃতিক বায়ুচলাচলের দরজা খোলা থাকে);IP43 (যখন প্রাকৃতিক বায়ুচলাচলের দরজা বন্ধ থাকে)।

2. এইচভি সাইড সুইচ সরঞ্জামের প্রযুক্তিগত পরামিতি

2.1 সংযোগ বিচ্ছিন্ন করার প্রযুক্তিগত পরামিতি (সারণী 1)

1 নং টেবিল

না.	আইটেম	ইউনিট	প্যারামিটার
1	সিস্টেম ভোল্টেজ	কেভি	132
2	রেটেড ভোল্টেজ	কেভি	145
3	রেটেড ফ্রিকোয়েন্সি	Hz	50
4	রেট করা বর্তমান	ক	2000, 1600
5	রেটেড 1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ	কেভি	275
6	রেটেড বজ্রপাত ভোল্টেজ সহ্য করে	কেভি	650
7	রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা	কেএ	25,31.5,40
8	রেট সংক্ষিপ্ত সময় সহ্য সময়	s	3
9	রেটেড পিক বর্তমান সহ্য করে	kA	63,80,100

2.2 সার্কিট ব্রেকারের রেটেড টেকনিক্যাল প্যারামিটার (সারণী 2)

টেবিল ২

না.	আইটেম			ইউনিট	প্যারামিটার
1	সিস্টেম ভোল্টেজ			কেভি	132
2	রেটেড ভোল্টেজ			কেভি	145
3	রেটেড ফ্রিকোয়েন্সি			Hz	50
4	রেট করা বর্তমান			ক	2000
5	রেটেড 1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ			কেভি	275
6	রেটেড বজ্রপাত ভোল্টেজ সহ্য করে			কেভি	650
7	রেট সংক্ষিপ্ত সময় বর্তমান / সময় সহ্য করা			KA/s	40/4
8	রেটেড পিক বর্তমান সহ্য করে			kA	100
9	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট			kA	40
10	রেটেড শর্ট সার্কিট তৈরীর কারেন্ট			kA	100
11	ডিসি উপাদান			%	40
12	রেট অপারেশন ক্রম				ও0.3sCO180 এর দশকCO
13	খোলার সময়			মাইক্রোসফট	35±5
14	বন্ধের সময়			মাইক্রোসফট	105±15
15	বিরতি সময়			মাইক্রোসফট	≤60
16	খুঁটির মধ্যে অ-সামগ্রিকতা		বন্ধ	মাইক্রোসফট	≤5
16	খুঁটির মধ্যে অ-সামগ্রিকতা		খোলা হচ্ছে	মাইক্রোসফট	≤3
17	ফ্র্যাকচার নং।প্রতিটি খুঁটির				1
18	যান্ত্রিক সহনশীলতা			বার	≥6000
19	সম্পূর্ণ ক্ষমতা ক্রমাগত বিরতি বার			বার	≥20
20	এসএফ₆গ্যাসের চাপ (20℃)	রেট মান		এমপিএ	0.60
		অ্যালার্ম মান		এমপিএ	0.55
		লকিং মান		এমপিএ	0.50
21	এসএফ₆গ্যাসের আর্দ্রতা বিষয়বস্তু (μl/l)	গ্রহণযোগ্যতা মান		পিপিএম	≤150
21	এসএফ₆গ্যাসের আর্দ্রতা বিষয়বস্তু (μl/l)	অপারেশন অনুমোদিত মান		পিপিএম	≤300
22	এসএফ₆বার্ষিক গ্যাস লিকেজ হার			%	≤0.5
23	প্রতিটি সার্কিট ব্রেকারের মোট ওজন			কেজি	2000

2.3 বর্তমান ট্রান্সফরমারের প্যারামিটার (সারণী 3, টেবিল 4)

টেবিল 3

রেট করা প্রাথমিক বর্তমান

150,300,500,750,1000,1500,2000

রেটেড সেকেন্ডারি কারেন্ট

রেট আউটপুট ক্ষমতা এবং নির্ভুলতা স্তর

টেবিল 4 দেখুন

টেবিল 4

বর্তমান অনুপাত

রেট আউটপুট ক্ষমতা VA

নির্ভুলতা স্তর পরিমাপ

সুরক্ষা নির্ভুলতা স্তর

150/5

300/5

500/5

750/5

1000/5

1500/5

2000/5

30,40

40,50

0.5

5P20

দ্রষ্টব্য: (1) স্ট্রেইট-থ্রু টাইপ বুশিং কারেন্ট ট্রান্সফরমার সার্কিট ব্রেকারে সংযুক্ত থাকে।
