132 কেভি 16000 কেভিএ বিস্ফোরণ প্রতিরোধী প্রিফ্যাব্রিকেটেড ডিস্ট্রিবিউশন ট্রান্সফরমার সাবস্টেশন কমপ্যাক্ট ট্রান্সফরমার সাবস্টেশন

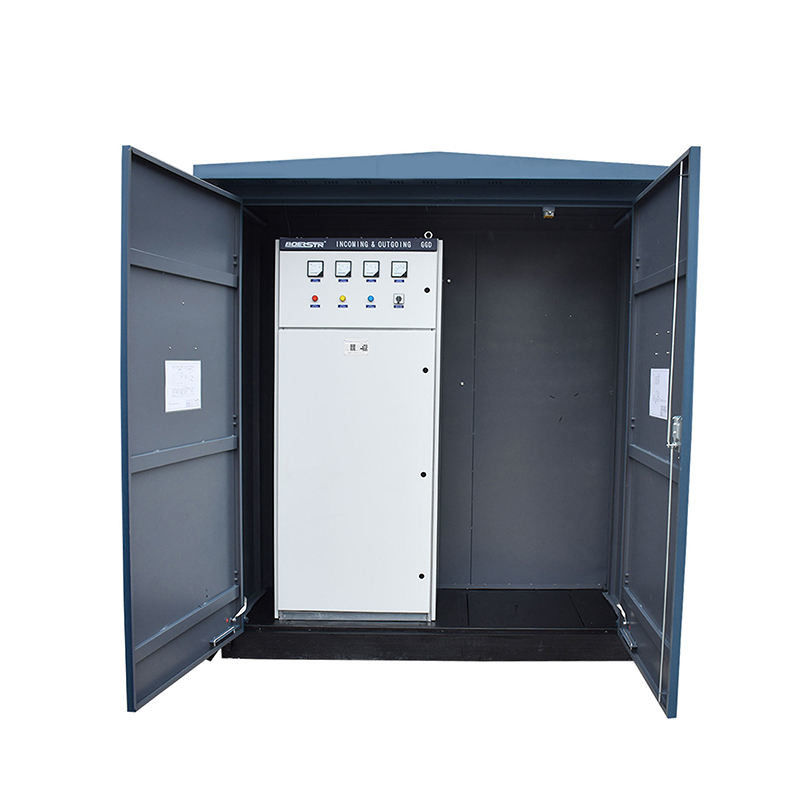

বড় ইমেজ : 132 কেভি 16000 কেভিএ বিস্ফোরণ প্রতিরোধী প্রিফ্যাব্রিকেটেড ডিস্ট্রিবিউশন ট্রান্সফরমার সাবস্টেশন কমপ্যাক্ট ট্রান্সফরমার সাবস্টেশন

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Tianan Electric
সাক্ষ্যদান:	IEC
মডেল নম্বার:	CZBT1-132

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 একক
মূল্য:	Pending
প্যাকেজিং বিবরণ:	কাঠের শক্ত কাগজ
ডেলিভারি সময়:	45 দিন
পরিশোধের শর্ত:	এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা:	10000 ইউনিট/বছর

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

ফ্রিকোয়েন্সি:	50Hz	বিশেষ শর্ত:	গ্রাহকের উপর নির্ভর করে
সিস্টেম ভোল্টেজ:	132KV 145Kv	ক্ষমতা:	16000KVA
শব্দ স্তর:	≤65 ডিবি	সুরক্ষা নির্ভুলতা:	5P20
বিশেষভাবে তুলে ধরা:	বিস্ফোরণ প্রমাণ বিতরণ ট্রান্সফরমার সাবস্টেশন , প্রিফেব্রিকেটেড ডিস্ট্রিবিউশন ট্রান্সফরমার সাবস্টেশন , প্রিফেব্রিকেটেড পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমার

132kV প্রিফ্যাব্রিকেটেড ডিস্ট্রিবিউশন ট্রান্সফরমার সাবস্টেশন - বিস্ফোরণ প্রতিরোধী

যানবাহনে লাগানো মোবাইল সাবস্টেশন

২০০৮ সালের ডিসেম্বরে ইরাককে সরবরাহ করা চীনের প্রথম যানবাহনে মাউন্ট করা চলনশীল সাবস্টেশন। এই ১৩২ কিলোভোল্ট ভোল্টেজ শ্রেণীর, ১৬,০০০ কিলোভোল্ট ক্ষমতা সম্পন্ন পণ্যটি সম্পূর্ণরূপে গবেষণা, উন্নয়ন, নকশা করা হয়েছিল,এবং স্বাধীনভাবে নির্মিত.

মডুলার ডিজাইন কাঠামো

এইচভি অংশ, প্রধান ট্রান্সফরমার এবং এলভি সুইচগার রুমে বিভক্ত
এইচভি সুইচ ZF10-145 ((L) প্রধান সুইচ হিসাবে ব্যবহার করে, অর্ধ ট্রেলারে মাউন্ট করা হয়
LV সাইডে স্যুইচগার, কন্ট্রোল পাওয়ার, ডিসি প্যানেল এবং কন্ট্রোল সুরক্ষা ডিভাইস অন্তর্ভুক্ত রয়েছে

পরিষেবা শর্তাবলী

পরিবেশগত অবস্থা

উচ্চতা ≤ 1000m
পরিবেষ্টিত তাপমাত্রা পরিসীমাঃ -২৫°সি থেকে +৪০°সি
বাতাসের গতি (বাইরের) ≤ 35m/s
আপেক্ষিক আর্দ্রতা ≤ 90% +25°C এ
ইনস্টলেশনের স্থান আগুন, বিস্ফোরণ, রাসায়নিক ক্ষয় এবং অত্যধিক কম্পন মুক্ত হতে হবে

চলাচলের শর্ত

সর্বোচ্চ গতি ≤ 30km/h সমতল রাস্তায়
রাস্তার অসামান্য পৃষ্ঠের উপর সর্বোচ্চ গতি ≤ 10km/h

দ্রষ্টব্যঃ যদি উপরের শর্তগুলি প্রয়োজনীয়তা পূরণ করতে না পারে, গ্রাহকরা সমাধানের জন্য প্রস্তুতকারকের সাথে পরামর্শ করতে পারেন।

টেকনিক্যাল স্পেসিফিকেশন

সাধারণ বিবরণ

পয়েন্ট	ইউনিট	প্যারামিটার
সিস্টেম ভোল্টেজ	কেভি	132
নামমাত্র ভোল্টেজ	কেভি	145
নামমাত্র ফ্রিকোয়েন্সি	হার্টজ	50
নামমাত্র বর্তমান	এ	2000১৬০০
নামমাত্র পাওয়ার ফ্রিকোয়েন্সি 1 মিনিট ভোল্টেজ সহ্য করুন	কেভি	275
নামমাত্র বজ্রপাত চাপ প্রতিরোধ ভোল্টেজ	কেভি	650
নামমাত্র সংক্ষিপ্ত সময় বর্তমান প্রতিরোধ	kA	25৩১।5, ৪০
নামমাত্র স্বল্প সময় সহ্য করার সময়	s	3
নামমাত্র শীর্ষ প্রতিরোধকারী বর্তমান	kA	63, ৮০, ১০০

সার্কিট ব্রেকার স্পেসিফিকেশন

পয়েন্ট	ইউনিট	প্যারামিটার
সিস্টেম ভোল্টেজ	কেভি	132
নামমাত্র ভোল্টেজ	কেভি	145
নামমাত্র ফ্রিকোয়েন্সি	হার্টজ	50
নামমাত্র বর্তমান	এ	2000
নামমাত্র পাওয়ার ফ্রিকোয়েন্সি 1 মিনিট ভোল্টেজ সহ্য করুন	কেভি	275
নামমাত্র বজ্রপাত চাপ প্রতিরোধ ভোল্টেজ	কেভি	650
নামমাত্র স্বল্প সময় বর্তমান / সময় প্রতিরোধ	kA/s	৪০/৪
নামমাত্র শীর্ষ প্রতিরোধকারী বর্তমান	kA	100
নামমাত্র শর্ট সার্কিট ব্রেকিং বর্তমান	kA	40
নামমাত্র শর্ট সার্কিট সৃষ্টিকারী বর্তমান	kA	100
ডিসি উপাদান	%	40
নামমাত্র অপারেশন ক্রম		O _0.3s_ CO _180s_ CO
খোলার সময়	এম এস	৩৫±৫
বন্ধের সময়	এম এস	১০৫±১৫
বিরতির সময়	এম এস	≤ ৬০
পোলগুলির মধ্যে একযোগে না থাকা - বন্ধ	এম এস	≤5
মেরুগুলির মধ্যে একসাথে না থাকা - খোলার	এম এস	≤3
প্রতিটি মেরুর ভাঙ্গন সংখ্যা		1
যান্ত্রিক স্থায়িত্ব	সময়	≥6000
পূর্ণ ক্ষমতা অবিচ্ছিন্ন বিরতি সময়	সময়	≥20
SF6 গ্যাস চাপ (20°C) - নামমাত্র মান	এমপিএ	0.60
SF6 গ্যাস চাপ (20°C) - এলার্ম মান	এমপিএ	0.55
SF6 গ্যাস চাপ (20°C) - লকিং মান	এমপিএ	0.50
SF6 গ্যাসের আর্দ্রতা - গ্রহণযোগ্য মান	পিপিএম	≤১৫০
SF6 গ্যাসের আর্দ্রতা - অপারেশন অনুমোদিত মান	পিপিএম	≤৩০০
SF6 গ্যাসের বার্ষিক ফুটোর হার	%	≤০5
প্রতিটি সার্কিট ব্রেকারের মোট ওজন	কেজি	2000

বর্তমান ট্রান্সফরমার পরামিতি

বর্তমান অনুপাত	নামমাত্র আউটপুট ক্ষমতা VA	পরিমাপের নির্ভুলতার স্তর	সুরক্ষা নির্ভুলতার স্তর
১৫০/৫	20	0.5	৫পি২০
৩০০/5	20	0.5	৫পি২০
৫০০/৫	30	0.5	৫পি২০
৭৫০/5	30, ৪০	0.5	৫পি২০
১০০০/৫	40, ৫০	0.5	৫পি২০
১৫০০/৫	50	0.5	৫পি২০
২০০০/৫	50	0.5	৫পি২০

দ্রষ্টব্যঃ সরাসরি-থ্রো টাইপ বুশিং বর্তমান ট্রান্সফরমারটি সার্কিট ব্রেকারের সাথে সংযুক্ত।

বজ্ররোধক পরামিতি

পয়েন্ট	ইউনিট	প্যারামিটার
সিস্টেম ভোল্টেজ	কেভি	132
নামমাত্র ভোল্টেজ	কেভি	150
নামমাত্র ফ্রিকোয়েন্সি	হার্টজ	50
নামমাত্র স্রাব বর্তমান	kA	10
DC 1mA রেফারেন্স ভোল্টেজ	কেভি	≥২৪৫
বজ্রপাতের প্রবাহের অধীনে অবশিষ্ট ভোল্টেজ (পিক)	কেভি	≤435
অপারেটিং ইমপ্লান্স বর্তমানের অধীনে অবশিষ্ট ভোল্টেজ (পিক)	কেভি	≤370
তীব্র তরঙ্গ প্রবাহের অধীনে অবশিষ্ট ভোল্টেজ (পিক)	কেভি	≤490

নিউট্রাল পয়েন্ট বজ্রপাত আটকান পরামিতি

পয়েন্ট	ইউনিট	প্যারামিটার
সিস্টেম ভোল্টেজ	কেভি	132
নামমাত্র ভোল্টেজ	কেভি	90
নামমাত্র ফ্রিকোয়েন্সি	হার্টজ	50
নামমাত্র স্রাব বর্তমান	kA	1.5
DC 1mA রেফারেন্স ভোল্টেজ	কেভি	≥১৪০
বজ্রপাতের প্রবাহের অধীনে অবশিষ্ট ভোল্টেজ (পিক)	কেভি	≤260
অপারেটিং ইমপ্লান্স বর্তমানের অধীনে অবশিষ্ট ভোল্টেজ (পিক)	কেভি	≤240
তীব্র তরঙ্গ প্রবাহের অধীনে অবশিষ্ট ভোল্টেজ (পিক)	কেভি	/

নিম্ন ভোল্টেজ সাইড সুইচ সরঞ্জামের পরামিতি

পয়েন্ট	ইউনিট	প্যারামিটার
সিস্টেম ভোল্টেজ	কেভি	11.5
নামমাত্র ভোল্টেজ	কেভি	12
নামমাত্র ফ্রিকোয়েন্সি	হার্টজ	50
নামমাত্র বর্তমান	এ	2000, 1600, 1250
নামমাত্র পাওয়ার ফ্রিকোয়েন্সি 1 মিনিট ভোল্টেজ সহ্য করুন	কেভি	৪২/৪৮
নামমাত্র বজ্রপাত চাপ প্রতিরোধ ভোল্টেজ	কেভি	৭৫/৮৫
নামমাত্র সংক্ষিপ্ত সময় বর্তমান প্রতিরোধ	kA	40৩১।5, ২৫
নামমাত্র স্বল্প সময় সহ্য করার সময়	s	4
নামমাত্র শীর্ষ প্রতিরোধকারী বর্তমান	kA	100, ৮০, ৬৩
নামমাত্র শর্ট সার্কিট ব্রেকিং বর্তমান	kA	40৩১।5, ২৫
নামমাত্র শর্ট সার্কিট সৃষ্টিকারী বর্তমান	kA	100, ৮০, ৬৩
নামমাত্র অপারেশন ক্রম		O _0.3s_ CO _180s_ CO
যান্ত্রিক স্থায়িত্ব	সময়	≥10000
