থ্রি ফেজ স্টেপআপ কমপ্যাক্ট সাবস্টেশন ট্রান্সফরমার 13.2kv 8000Kva 1000kva 2500kva 2.5mva

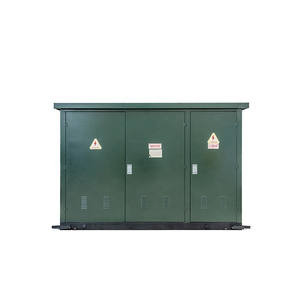

বড় ইমেজ : থ্রি ফেজ স্টেপআপ কমপ্যাক্ট সাবস্টেশন ট্রান্সফরমার 13.2kv 8000Kva 1000kva 2500kva 2.5mva

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	TIANAN
সাক্ষ্যদান:	ISO9001-2000, ISO9001, CCC
মডেল নম্বার:	ZGS-Z. F-/11

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 একক
মূল্য:	Pending
প্যাকেজিং বিবরণ:	নগ্ন
ডেলিভারি সময়:	50 কাজের দিন
পরিশোধের শর্ত:	L/C, T/T, D/A, D/P
যোগানের ক্ষমতা:	2000 সেট/বছর

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

ভোল্টেজ রেটিং:

11KV12kv

ঠান্ডা করার পদ্ধতি:

তেল-নিমজ্জিত টাইপ ট্রান্সফরমার

সক্ষমতা:

1250kva

ঘনত্ব:

ক্ষমতা কম্পাঙ্ক

বিশেষভাবে তুলে ধরা:

কম্প্যাক্ট সাবস্টেশন ট্রান্সফরমার 1000kva

তিন পর্যায়ের কম্প্যাক্ট সাবস্টেশন ট্রান্সফরমার

তিন ফেজ স্টেপআপ 13.2kv 1000 8000 Kva 1000kva 2500kva 2.5mva কম্প্যাক্ট সাবস্টেশন ট্রান্সফরমার

সংক্ষিপ্তসার
জেডজিএস-জেডএফ-১১ সিরিজের বায়ু শক্তি সমন্বিত ট্রান্সফরমার একটি বিশেষ শক্তি সরঞ্জাম যা স্টেপ-আপ ট্রান্সফরমার, এইচভি বর্তমান সীমিত ফিউজ, লোড সুইচ, এলভি সুইচ এবং সম্পর্কিত সহায়ক সরঞ্জামগুলিকে সংহত করে।এটি 0 কে রূপান্তর করেবায়ু শক্তির মোটর দ্বারা উত্পাদিত.69kV ভোল্টেজ 35kV তে রূপান্তরিত হয় এবং 35KV ক্যাবল সার্কিটের মাধ্যমে বিদ্যুৎ সরবরাহ করে, যা বায়ু শক্তির সম্পূর্ণ সেট সরঞ্জামগুলির মধ্যে আদর্শ সরঞ্জাম।

ট্রান্সফরমারের প্রধান প্রযুক্তিগত পরামিতি
ভোল্টেজ সংমিশ্রণ
এইচভি পাশের নামমাত্র ভোল্টেজঃ 12kV
LV পাশের নামমাত্র ভোল্টেজঃ 0.27kV, 0.3kV, 0.315kV, 0.4kV
এইচভি ট্যাপিং পরিসীমা+৫% বা +২x২.৫%
সংযোগের চিহ্নঃ Dyn11 বা Yyn0
ক্লায়েন্টদের অনুরোধ অনুযায়ী কন্ডেনসেশন কন্ট্রোলার এবং অন্যান্য সহায়ক সরঞ্জাম শরীরের যোগ করা যেতে পারে।
আইসোলেশন ক্লাসঃ A ক্লাস
ধাপের সংখ্যাঃ তিন
দ্রষ্টব্যঃ গ্রাহকের বিভিন্ন প্রয়োজনীয়তা অনুসারে ট্রান্সফরমারের ক্ষমতা কাস্টমাইজ করা যায়।

পণ্যের প্রযুক্তিগত পরামিতি

11kV তেল নিমজ্জিত লোড সুইচ
টেবিল ১

S/N	নাম	ইউনিট	প্যারামিটার
1	নামমাত্র ভোল্টেজ	কেভি	12
2	নামমাত্র বর্তমান	এ	315		630
3	নামমাত্র ফ্রিকোয়েন্সি	হার্টজ	50
4	নামমাত্র শর্ট সার্কিট প্রতিরোধকারী বর্তমান	kA/2s	12.5	20
5	নামমাত্র শীর্ষ প্রতিরোধকারী বর্তমান	kA	31.5	50
6	যান্ত্রিক স্থায়িত্ব	সময়	2000
7	1 মিনিট পাওয়ার প্রতিরোধ ভোল্টেজ (ফেজ-টু-ফেজ, ফেজ-টু-ইয়ার্ড)	কেভি	42
8	বজ্রপাতের মাত্রা (ফেজ-টু-ফেজ, ফেজ-টু-আর্থ)	কেভি	75

১১ কিলোভোল্ট ফিউজ
টেবিল ২

নামমাত্র ভোল্টেজ	ফিউজের নামমাত্র বর্তমান A	নামমাত্র সর্বাধিক ব্রেকিং বর্তমান kA	মন্তব্য
15.5	63, ৮০,100,125,150	50	অফলাইন

বজ্ররোধক
টেবিল ৩

নামমাত্র ভোল্টেজ	ক্রমাগত অপারেটিং ভোল্টেজ	ডিসি রেফারেন্স ভোল্টেজ (1mA)	নামমাত্র স্রাব প্রবাহ	নামমাত্র স্রাব বর্তমান অবশিষ্ট	২ এমএস বর্গ তরঙ্গ বর্তমান প্রতিরোধের মান
১৭ কিলোভোল্ট	13.6kV	≥24kV	5kA ((পিক ভ্যালু)	≤45kV (পিক ভ্যালু)	≥250A ((পিক ভ্যালু)
