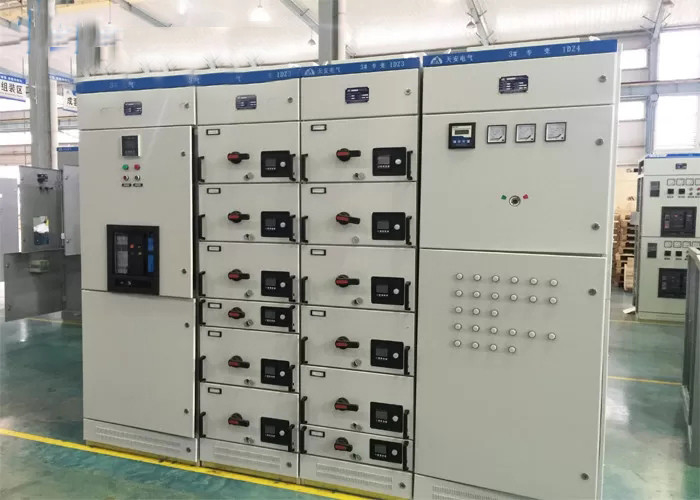

জিজিডি সিরিজের এসি এলভি স্যুইচ

পণ্যের বর্ণনাঃ

জিজিডি প্রকারের এসি এলভি সুইচগার্ট বিদ্যুৎ কেন্দ্র, সাবস্টেশন, খনির সংস্থা, উচ্চ ভবন, হোটেল, বিমানবন্দর, সমুদ্র বন্দর এবং ডেক ইত্যাদিতে বিদ্যুৎ গ্রাহকদের জন্য উপযুক্ত। এটি বিদ্যুৎ স্থানান্তর করতে ব্যবহৃত হয়,বিদ্যুৎ বিতরণ ও নিয়ন্ত্রণ, আলোকসজ্জা, মোটর সুরক্ষা এবং বিতরণ সরঞ্জাম এসি 50Hz, 690V পর্যন্ত নামমাত্র ভোল্টেজ, 6300A পর্যন্ত নামমাত্র বর্তমান পাওয়ার বিতরণ সিস্টেমে।

জিজিডি এলভি সুইচআউট আইইসি 61439-2 এর সাথে সামঞ্জস্যপূর্ণ, GB7251.12 < LV সুইচ এবং নিয়ন্ত্রণ সরঞ্জাম - পার্ট 2: পাওয়ার সুইচ এবং নিয়ন্ত্রণ সরঞ্জামের সম্পূর্ণ সেট >

পণ্যের সম্পূর্ণতা

নিম্নলিখিত নথি এবং আনুষাঙ্গিক সরবরাহ করা উচিতঃ

a.প্যাকিং তালিকা

b,পণ্যের শংসাপত্র

c,অপারেশন ম্যানুয়াল

d,ফ্যাক্টরির বাইরে পরীক্ষার রিপোর্ট

e,সম্পর্কিত অঙ্কন

f,চুক্তিতে উল্লিখিত ক্যাবিনেটের দরজা, অপারেটিং হ্যান্ডেল এবং খুচরা যন্ত্রাংশের চাবি

প্রধান সার্কিট স্কিম

জিজিডি সুইচগার্ডের প্রধান সার্কিট ডিজাইনে ১২৯টি স্কিম রয়েছে।মোট ২৯৮ টি স্পেসিফিকেশন (উত্পাদিত স্কিম এবং সহায়ক সার্কিট ফাংশন এবং নিয়ন্ত্রণ ভোল্টেজের পরিবর্তনের কারণে স্পেসিফিকেশন অন্তর্ভুক্ত নয়)

GGD1-টাইপ ৪৯ স্কিম ১২৩ স্পেসিফিকেশন টেবিল ২-এ দেখানো হয়েছে

GGD2-টাইপ ৫৩ স্কিম ১০৭ স্পেসিফিকেশন টেবিল ৩-এ দেখানো হয়েছে

GGD3 টাইপ 27 স্কিম 68 স্পেসিফিকেশন টেবিল 3 এ দেখানো হয়েছে

প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের চাহিদা মেটাতে, ডিজাইন GGJ1, GGJ2 ক্যাপাসিটার ক্ষতিপূরণ ক্যাবিনেট, 4 প্রধান সার্কিট স্কিম, মোট 12 স্পেসিফিকেশন, টেবিল 5 দেখুন।
