পণ্যের বর্ণনাঃ

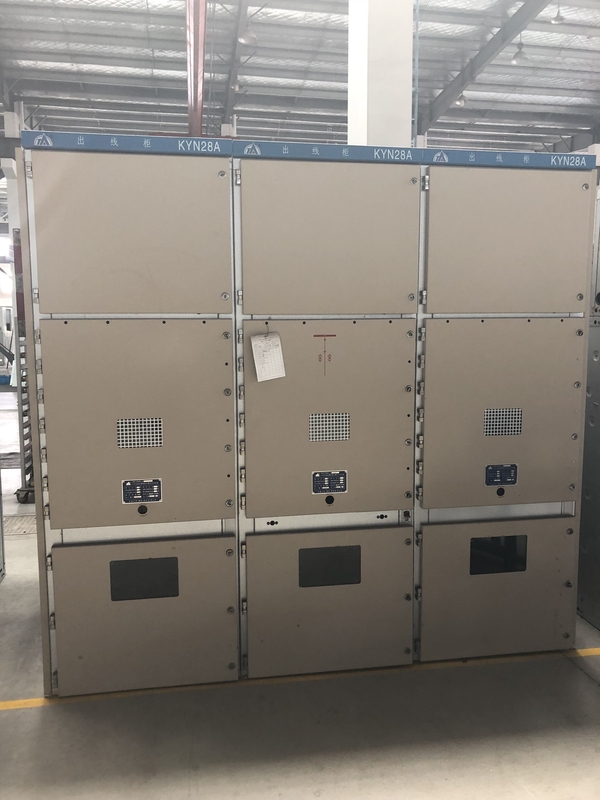

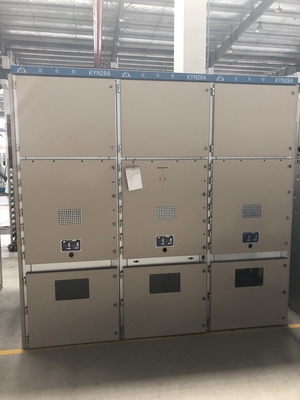

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemএটি প্রধানত বিদ্যুৎ কেন্দ্র, সাবস্টেশন, শিল্প ও খনির উদ্যোগ এবং উচ্চ-উচ্চ বিল্ডিংগুলিতে বিদ্যুৎ রূপান্তর এবং বিতরণের জন্য ব্যবহৃত হয়,পাশাপাশি বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণ করার জন্য, নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণ লাইন।
KYN28A সুইচগার IEC298, GB3906 এবং অন্যান্য মানের প্রয়োজনীয়তা পূরণ করে এবং লোডের সাথে সার্কিট ব্রেকার হ্যান্ডকার্টকে ধাক্কা-টানতে বাধা দেওয়ার জন্য ইন্টারলকিং ফাংশন রয়েছে,সার্কিট ব্রেকারের দুর্ঘটনাক্রমে খোলার ও বন্ধ হওয়ার প্রতিরোধ করা, যখন গ্রাউন্ডিং সুইচ বন্ধ অবস্থানে থাকে তখন সার্কিট ব্রেকারটি বন্ধ করা, লাইভ কম্পার্টমেন্টে দুর্ঘটনাক্রমে প্রবেশ করা,এবং চার্জ করার সময় গ্রাউন্ডিং সুইচ দুর্ঘটনাক্রমে বন্ধ করা প্রতিরোধ.
KYN28A সুইচগার একটি মাঝারি মাউন্ট করা, ক্ষুদ্রায়িত, ধাতব-আচ্ছাদিত, এবং বায়ু বিচ্ছিন্ন সুইচগার। মাঝারি মাউন্ট করা হ্যান্ডকার্টের বিভিন্ন উদ্দেশ্যে, এটি বিভক্ত করা যেতে পারেঃসার্কিট ব্রেকার হ্যান্ড কার্ট, কন্টাক্টর হ্যান্ডকার্ট, লোড সুইচ হ্যান্ডকার্ট, বিচ্ছিন্নতা হ্যান্ডকার্ট, পিটি হ্যান্ডকার্ট, মিটারিং হ্যান্ডকার্ট, ফিউজ হ্যান্ডকার্ট, নিম্ন পিটি হ্যান্ডকার্ট, নিম্ন বজ্রপাতকারী হ্যান্ডকার্ট ইত্যাদিপ্রধান সুইচটি দেশীয় বা বিদেশী নির্মাতাদের ভিএস 1 (ভিটিডি 6) এর ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত করা যেতে পারে, ভিটি১৯, ভিডি৪ ইত্যাদি, যা আসলে একটি উচ্চ কার্যকারিতা বিতরণ ডিভাইস।
KYN28 সুইচগার্ডের নকশা এবং উৎপাদন নিম্নলিখিত মানদণ্ডের সাথে সঙ্গতিপূর্ণঃ
GB/T3906 3.6kV~40.5kV এসি ধাতু-আচ্ছাদিত সুইচ এবং নিয়ন্ত্রণ সরঞ্জাম
GB/T11022 উচ্চ-ভোল্টেজ সুইচ এবং নিয়ন্ত্রণ সরঞ্জামগুলির জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা
GB/T1984 উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার
DL/T404 3.6kV~40.5kV এসি ধাতু-পরিহিত সুইচ এবং নিয়ন্ত্রণ সরঞ্জাম
আইইসি ৬২২৭১-২০০ এসি মেটাল-ক্ল্যাচড সুইচআউট এবং নিয়ন্ত্রক সরঞ্জাম যার নামমাত্র ভোল্টেজ ১ কেভি এবং তার বেশি এবং ৫২ কেভি এবং তার কম
IEC62271-100 উচ্চ ভোল্টেজ সুইচআউট এবং নিয়ন্ত্রণ ডিভাইস - পার্ট 100: এসি বর্তমান সার্কিট ব্রেকার
টেকনিক্যাল প্যারামিটারঃ
| পয়েন্ট |
ইউনিট |
প্যারামিটার |
| নামমাত্র ভোল্টেজ |
কেভি |
24 |
| নামমাত্র নিরোধক স্তর |
পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ প্রতিরোধ 1min
(পৃথিবীর ধাপে/বিচ্ছিন্ন ভাঙ্গন)
|
কেভি |
৬৫/৭৯ |
| |
লাইটনিং ইমপ্লান্স ভোল্টেজ প্রতিরোধ
(পৃথিবীর ধাপে/বিচ্ছিন্ন ভাঙ্গন)
|
কেভি |
১২৫/১৪৫ |
| নামমাত্র ফ্রিকোয়েন্সি |
হার্টজ |
৫০/৬০ |
| প্রধান বাসবারের নামমাত্র স্রোত |
এ |
630,1250,1600,2000,2500,3150 |
| শাখা বাসবারের নামমাত্র স্রোত |
এ |
630,1250,1600,2000,2500,3150 |
| নামমাত্র সংক্ষিপ্ত সময় সহ্যকারী বর্তমান (4S,r.m.s) |
kA |
20,25,31.5,40 |
| নামমাত্র শীর্ষ ধারাবাহিকতা প্রতিরোধ ((শীর্ষ) |
kA |
50,63,80,100 |
| সুরক্ষার মাত্রা |
|
বক্সঃ আইপি 4 এক্স |
স্কিম মাত্রা এবং অভ্যন্তরীণ কাঠামো চিত্র
