২৩০/২৬৫ কেভি ভোল্টেজ ডিসকানেক্ট সুইচ

পণ্যের বর্ণনাঃ

হাই ভোল্টেজ ডিসকানেক্ট সুইচটি বিভিন্ন মূল উপাদানগুলির সমন্বয়ে গঠিত, যার মধ্যে রয়েছে আইসোলেটর, যোগাযোগ, অপারেটিং প্রক্রিয়া এবং একটি সমর্থন কাঠামো।আইসোলেটরগুলি উচ্চমানের উপকরণ থেকে তৈরি এবং 16 মিমি / কেভি এর ক্রপিং দূরত্ব রয়েছে, 20mm/kV, বা 25mm/kV, অ্যাপ্লিকেশন উপর নির্ভর করে। যোগাযোগ তামা বা তামা খাদ থেকে তৈরি করা হয় এবং উচ্চ পরিবাহিতা এবং কম প্রতিরোধের জন্য ডিজাইন করা হয়।অপারেটিং প্রক্রিয়া ব্যবহার করা সহজ এবং নির্ভরযোগ্য সুইচিং কর্মক্ষমতা প্রদান করে. সমর্থন কাঠামো ইস্পাত তৈরি করা হয় এবং চমৎকার স্থিতিশীলতা এবং স্থায়িত্ব প্রদান করে।

হাই ভোল্টেজ ডিসকানেক্ট সুইচটির যান্ত্রিক জীবনকাল CB এবং গ্রাউন্ডিং সুইচ উভয়ের জন্য 2000 গুণ।এটি 1000 মিটার পর্যন্ত উচ্চতায় এবং -25 ~ 40 °C এর পরিবেষ্টিত তাপমাত্রা পরিসরে কাজ করতে পারেসুইচটির নামমাত্র ভোল্টেজ ১২৬ কেভি এবং এটি উচ্চ ভোল্টেজ পাওয়ার সিস্টেমে ব্যবহারের জন্য উপযুক্ত।

হাই ভোল্টেজ ডিসকানেক্ট সুইচটি বিদ্যুৎ সংক্রমণ এবং বিতরণ ব্যবস্থার পাশাপাশি উচ্চ ভোল্টেজ বিদ্যুৎ উপস্থিত অন্যান্য অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।রক্ষণাবেক্ষণের সময় শ্রমিক এবং সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করার জন্য এটি একটি অপরিহার্য হাতিয়ার, মেরামত, এবং জরুরী পরিস্থিতিতে.

বৈশিষ্ট্যঃ

• পণ্যের নামঃ উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ
• বরফের বেধঃ ≤100 মিমি
• যান্ত্রিক জীবনকালঃ CB:2000 বার; গ্রাউন্ডিং সুইচ:2000 বার
• নামমাত্র বর্তমানঃ 1600/1250/630 A
• উচ্চতাঃ ≤1000 মিটার
• ফেজগুলির মধ্যে কেন্দ্রীয় দূরত্বঃ ≥2000 বার
• মূলশব্দঃ উচ্চ-ভোল্টেজ বিচ্ছিন্ন সুইচ, উচ্চ-ভোল্টেজ বিচ্ছিন্ন সুইচ, উচ্চ-শক্তি বিচ্ছিন্ন ব্রেকার

টেকনিক্যাল প্যারামিটারঃ

প্রধান কাঠামো এবং কাজের নীতিঃ

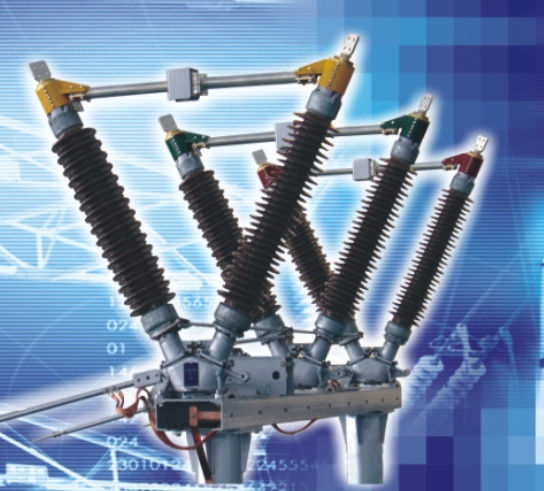

GW5 (GT10) -126D/1600-40 বহিরঙ্গন এসি উচ্চ ভোল্টেজ বিচ্ছিন্নতা সুইচ একটি ডাবল কলাম অনুভূমিক ঘূর্ণন কাঠামো, সুইচ প্রতিটি মেরু একটি বেস, একটি বর্তমান সার্কিট,এবং দুটি পোস্ট আইসোলেটর. বেসের ভিতরে একটি জোড়া বেভেল গিয়ার রয়েছে যা দুটি গিয়ারের জালের অবস্থা সামঞ্জস্য করতে তাদের নিজ নিজ অক্ষ বরাবর উপরে এবং নীচে যেতে পারে।দুটি পোস্ট আইসোলেটর একটি V আকৃতির কোণ গঠন

50 °: বর্তমান সার্কিটটি পোস্ট আইসোলেটরের উপরের প্রান্তে অবস্থিত। যখন গতিতে থাকে, তখন বেসের অভ্যন্তরে ছাতা গিয়ার দুটি আইসোলেটরকে ঘোরানোর জন্য চালিত করে।এইভাবে এটির সাথে সংযুক্ত পরিবাহী বাহু 90 ডিগ্রী ঘোরাতে চালিত, একটি অনুভূমিক ভাঙ্গন গঠন এবং খোলার এবং সার্কিট বন্ধ সম্পন্ন।

পণ্য ব্যবহারঃ

GW5 (GT10) -126D/1600-40 অনুভূমিক একক বিরতি বহিরঙ্গন এসি উচ্চ ভোল্টেজ বিচ্ছিন্নতা সুইচ 50Hz এর এসি ফ্রিকোয়েন্সি এবং 110KV এর নামমাত্র ভোল্টেজের সিস্টেমের জন্য উপযুক্ত।লোডহীন অবস্থায় উচ্চ-ভোল্টেজ লাইন স্যুইচ করার জন্য ব্যবহৃত হয়, পাশাপাশি উচ্চ-ভোল্টেজ বাসবার, সার্কিট ব্রেকার এবং রক্ষণাবেক্ষণের অধীনে থাকা অন্যান্য বৈদ্যুতিক সরঞ্জামগুলিকে লাইভ উচ্চ-ভোল্টেজ লাইন থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করে।এটি ছোট ক্যাপাসিটিভ বা ইন্ডাক্টিভ বর্তমান সুইচিং জন্য ব্যবহার করা যেতে পারে.
