পণ্যের বিবরণ:
প্রদান:
|
মাত্রা (প্রস্থ*গভীর*উচ্চতা): | 800*1500*2300, 800*1660*2300, 1000*1500*2300 | টাইপ: | ডিস্ট্রিবিউশন মিটারিং বক্স |
---|---|---|---|
আবেদন: | মন্ত্রিসভার বৈঠক | শেল সুরক্ষা গ্রেড: | IP4X |
লক্ষণীয় করা: | ধাতু clad switchgear,গ্যাস গ্যাস insulated সুইচগার |

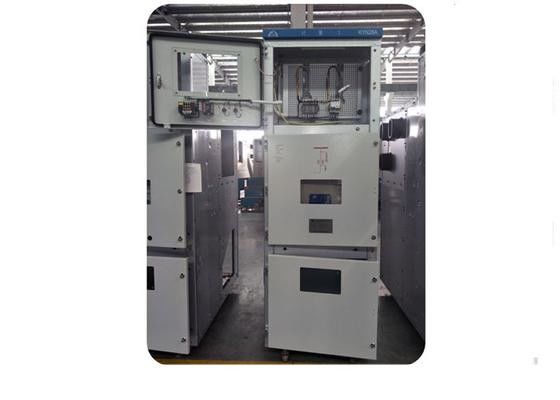

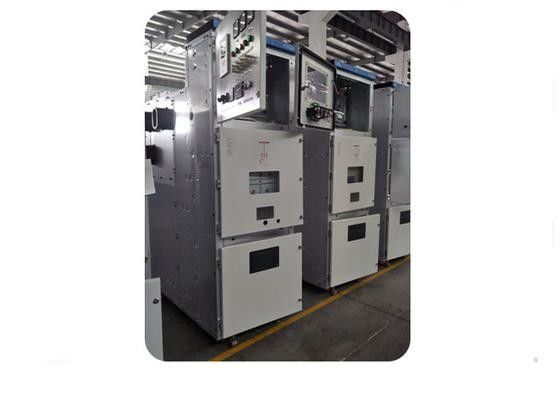

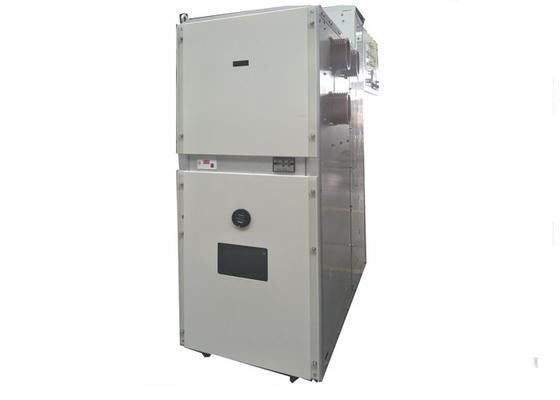

KYT8 (KYN28A) - 24 নিরাপত্তা বৈদ্যুতিক ধাতু আবৃত সুইচগার মিটারিং ক্যাবিনেট
সংক্ষিপ্ত বিবরণ
KYN28-24 টাইপ বর্মযুক্ত অপসারণ এসি ধাতু- সুইচ ক্যাবিনেট তিন-ফেজ AC50Hz,নাম দেওয়া ভোল্টেজ 24KV অভ্যন্তরীণ শক্তি বিতরণ সরঞ্জাম.ইন্ডাস্ট্রিয়াল অ্যান্ড মাইনিং এন্টারপ্রাইজগুলিকে নিয়ন্ত্রণের জন্য বৈদ্যুতিক শক্তি গ্রহণ ও বিতরণ করতে হবে।, সুরক্ষা এবং মনিটর, সার্কিট, ইত্যাদি। এটি ঘন ঘন অপারেশন স্থান নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে।
1. সার্ভিস অবস্থা
2গঠন
2.১ ঘরের ভিতরে
সিএনসি মেশিন টুল প্রসেসিং দ্বারা আমদানি করা অ্যালুমিনিয়াম জিংক স্টিল শীট গ্রহণ করে এবং মাল্টি-ফোল্ড কারিগরি ব্যবহার করে শক্তিশালী অক্সিডেশন প্রতিরোধের এবং জারা প্রতিরোধের, হালকা ওজন,শক্তিশালী যন্ত্রপাতি শক্তি.
সুরক্ষা ডিগ্রী IP4X সঙ্গে ঘরের চার পৃথক compartments বিভক্ত করা হয়, যখন দরজা কম্পার্টমেন্ট এবং সার্কিট ব্রেকার খোলা সুরক্ষা ডিগ্রী IP2X হয়
2.২ ট্রলি ((VCB)
ট্রলি ফ্রেম CNC মেশিন টুল পরে পাতলা steer সঙ্গে একত্রিত। ট্রলি যান্ত্রিক interlock নিরাপদ এবং নির্ভরযোগ্য করতে সুইচগ্রিড সঙ্গে সমন্বিত।একই স্পেসিফিকেশন সঙ্গে ট্রলি interchangeable হয়.
সার্কিট ব্রেকার ট্রলি ভ্যাকুয়াম সার্কিট ব্রেকার এবং অন্যান্য সহায়ক সরঞ্জাম দিয়ে সজ্জিত, ভিসিবি আমাদের দ্বারা নির্মিত এবিবি বা ভিটি 19 এর সার্কিট ভিডি 4 হতে পারে।এটা নির্ভরযোগ্যভাবে সংযোগ বিচ্ছিন্ন অবস্থানে লক করা যাবে, পরীক্ষার অবস্থান নির্ভরযোগ্য interlock নিশ্চিত করার জন্য।
2.3 বাসবার উপাদান
শাখা বাসটি স্ট্যাটিক যোগাযোগ বাক্স এবং প্রধান বাসবারের সাথে অন্য কোনও সমর্থন ছাড়াই সংযুক্ত থাকে। আর্ক ব্যর্থতার ক্ষেত্রে প্রধান বাসবারটি বুশিং দ্বারা পৃথক এবং স্থির করা হয়।
এই কাঠামোটি কার্যকরভাবে দুর্ঘটনার অন্যান্য ক্যাবিনেটে ছড়িয়ে পড়া রোধ করতে পারে।
2.4 ইনস্ট্রুমেন্ট ক্যাবিনেট
সমস্ত ধরণের সুইচ, স্থিতি নির্দেশক এবং পরিমাপ যন্ত্র ইত্যাদি যন্ত্রের দরজার উপর মাউন্ট করা যেতে পারে। প্রতিরক্ষামূলক রিলে, দ্বিতীয় তারের, টার্মিনাল এবং বায়ু সুইচ, নিম্ন ভোল্টেজ ফিউজ ইত্যাদি,ইনস্ট্রুমেন্ট ক্যাবিনেটের ভিতরে সজ্জিত.
2.5 ব্যর্থতা-নিরাপদ ইন্টারলক
সংযোগ বিচ্ছিন্নকারী, ভিসিবি এবং প্যানেল দরজার মধ্যে একটি "অ্যান্টি -৫" যান্ত্রিক লক রয়েছে, ভুল অপারেশন, সুবিধাজনক এবং নিরাপদ রক্ষণাবেক্ষণ, নমনীয় অপারেশন প্রতিরোধের জন্য একটি নির্ভরযোগ্য পরিমাপ।
3. বাহ্যিক মাত্রা এবং ওজন
উচ্চতা H ((মিমি) 2450 | ||
প্রস্থ w ((মিমি) | শাখা বাসবারের নামমাত্র বর্তমান 1250A পর্যন্ত | 1000 |
শাখা বাসবারের নামমাত্র বর্তমান 1600A এবং উপরে | 1200 | |
গভীরতা d ((mm) | ক্যাবল ইনকামিং এবং আউটগোয়িং | 1810 |
ওভারহেড ইনকামিং এবং আউটগোয়িং ফিডার | 2200 | |
ওজন ((কেজি) ৮০০-১২০০ |
