পণ্যের বিবরণ:
প্রদান:
|
গঠন: | প্রত্যাহারযোগ্য টাইপ | মূল্যায়িত বিভব: | 3.6,7.2,12kV |
---|---|---|---|
মূল busuar বর্তমান রেট: | 630 ~ 4000A | প্রধান লুপ প্রতিরোধের: | ≤400 |
লক্ষণীয় করা: | GIS গ্যাস বিচূর্ণ সুইচ,মধ্যম ভোল্টেজ সুইচ গিয়ার |

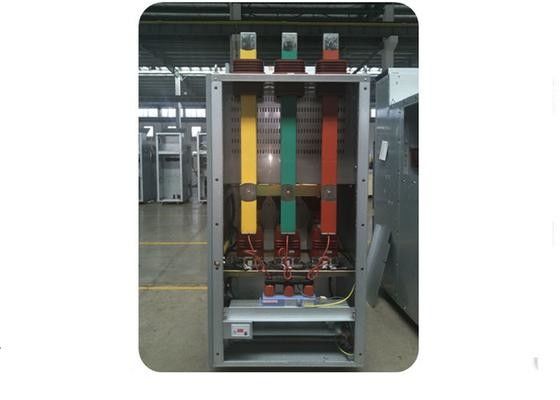

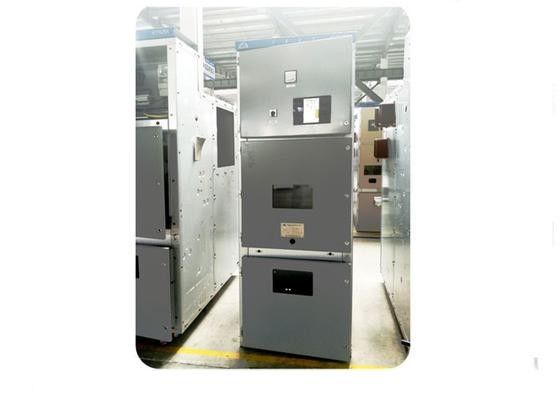

12 কেভি মিড - মাউন্ট ইলেকট্রিক পাওয়ার ডিস্ট্রিবিউশন এসি সুইচগার
সংক্ষিপ্ত বিবরণ
KYN28A-12 Sieiries ইন্ডোর এসি মেটাল Clad SwitchGear / মন্ত্রিপরিষদ। এটি তিনটি ফেজ এসি রেট ভোল্টেজ 12 কেভি, রেট পাওয়ার ফ্রিকোয়েন্সি 50Hz পাওয়ার সিস্টেম পাওয়ার জন্য এবং বৈদ্যুতিক শক্তি বিতরণ এবং নিয়ন্ত্রণ, সুরক্ষা এবং সার্কিট নিরীক্ষণের জন্য উপযুক্ত।
মান পূরণ করুন: GB3906-97 3-35KV এসি ধাতু-সংযুক্ত সুইচগিয়ার, GB11022-89 উচ্চ-ভোল্টেজ সুইচগিয়ার জেনারেল কারিগরি শর্তাবলী , আইইসি 298 (1990) এসি মেটাল-এনকোডেড সুইচগিয়ার এবং র্যাটেড ভোল্টেজের সাথে কন্ট্রোল সরঞ্জাম 1kv এবং 50kv এর উপরে বা নীচে ।
আবেদন
12 কেভি প্রত্যাহারযোগ্য স্যুইচগিয়ারটি প্রধানত বিদ্যুৎ কেন্দ্রগুলিতে, ছোট এবং মাঝারি বিদ্যুদ্বাহক জেনারেটর, শিল্প ও খনির উদ্যোগে এবং বিদ্যুৎ গ্রহণ, পাওয়ার ট্রান্সমিশন, এবং বৃহত আকারের উচ্চ-ভোল্টেজ মোটরের প্রারম্ভের জন্য পাওয়ার সিস্টেমের মাধ্যমিক উপাদানের মধ্যে ব্যবহৃত হয়। নিয়ন্ত্রণ, সুরক্ষা, এবং মনিটর বাস্তবায়ন।
স্থিতিমাপ
না। | পদ | একক | স্থিতিমাপ | |
1 | রেট ভোল্টেজ | কেভি | 12 | |
2 | প্রধান busbar বর্তমান রেট | একজন | 630 | |
3 | বর্তমান রেট | একজন | 630 | |
4 | রেট ফ্রিকোয়েন্সি | Hz হয় | 50 | |
5 | রেট সংক্ষিপ্ত সময় বর্তমান সহ্য | কা | 20 | |
6 | সংক্ষিপ্ত সময় ক্রমাগত সময় রেট | এস | 4 | |
7 | রেট শীর্ষ বর্তমান প্রতিরোধ | কা | 50/125 | |
8 | রেট করা ছোট বর্তনী বর্তমান | কা | 50 | |
9 | বর্তমান লোড ব্রেকিং বর্তমান রেট | একজন | 630 | |
10 | বন্ধ লুপ ব্রেকিং বর্তমান রেট | একজন | 630 | |
11 | রেটযুক্ত তারের চার্জিং বর্তমান ব্রেকিং | একজন | 10 | |
12 | মাটি সুইচ রেট | কা | 20 | |
13 | গ্রাউন্ডিং সুইচ রেট | এস | 4 | |
14 | গ্রাউন্ডিং সুইচ রেট | কা | 50 | |
15 | রেটিং নিরোধক স্তর | 1 মিনিট শক্তি | কেভি | (ফেজ টু ফেজ / ফেজ টু টু গ্রাউন্ড) 42; |
বাজ আবেগ | কেভি | (ফেজ টু ফেজ / ফেজ-টু-গ্রাউন্ড) 75; | ||
16 | প্রধান লুপ প্রতিরোধের | ≤400 | ||
17 | যান্ত্রিক জীবন | লোড সুইচ | সময় | 5000 |
Earthing সুইচ | সময় | 2000 | ||
18 | সহায়ক লুপ 1min শক্তি | কেভি | 2 | |
19 | SF6 রেট গ্যাস চাপ | এমপিএ | 0.04 | |
20 | SF6 গ্যাস বার্ষিক ফুটো হার | 1% | ||
21 | সুরক্ষা গ্রেড | IP4X |
