পণ্যের বিবরণ:
প্রদান:
|
আলমারির দরজা: | খাদ ইস্পাত প্লেট | ঘের: | স্টেইনলেস স্টীল প্লেট |
---|---|---|---|
রেট বর্তমান বার বার: | 630 / 1250A | SF6 গ্যাস বার্ষিক ফুটো হার: | ≤0.2% |
লক্ষণীয় করা: | GIS গ্যাস বিচূর্ণ সুইচ,মধ্যম ভোল্টেজ সুইচ গিয়ার |

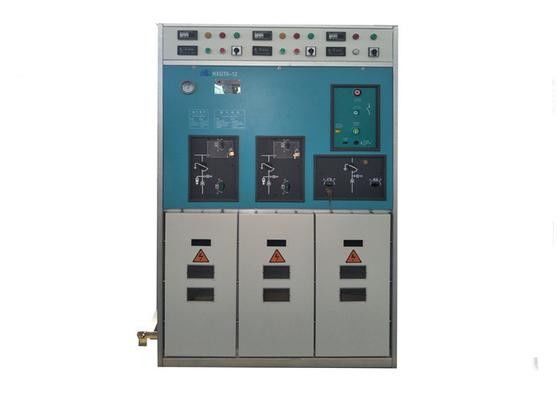

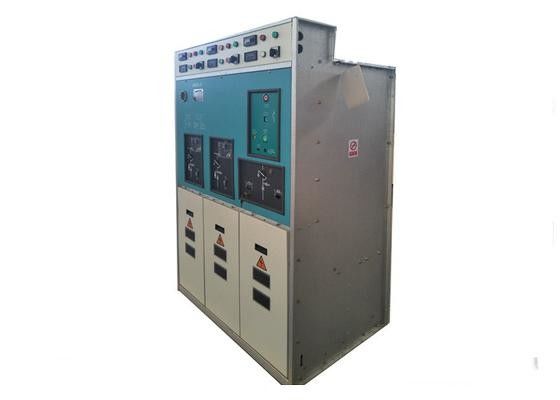

রিং প্রধান ইউনিট 12KV ইন্ডোর গ্যাস - অন্তরক ধাতু - সংযুক্ত সুইচগার
সংক্ষিপ্ত বিবরণ
সুইচগার একটি যৌগিক যন্ত্র যা একটি মেটাল এনক্লোজারে সমস্ত প্রধান সার্কিটগুলিকে সিল করে এবং তুষার নির্বাণ এবং নিরোধক মাধ্যমের মতো এসএফ 6 গ্যাস গ্রহণ করে। এটি রিং নেটওয়ার্ক পাওয়ার সাপ্লাই এবং 10kV এমভি পাওয়ার সাপ্লাই নেটওয়ার্কে বিদ্যুৎ সরবরাহের জন্য দ্বিগুণ। এটি টার্মিনাল পাওয়ার সাপ্লাই ব্যবহৃত হয়। রিং নেটওয়ার্ক ব্যবহারের কারণে বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা বাড়ায়, বিশেষ করে খনিজ বিতরণ, ঘরের এলাকা, স্কুল, পার্ক এবং বিদ্যুৎ বিতরণ ও নিয়ন্ত্রণের জন্য এটি বিশেষভাবে ব্যবহৃত হয়। উপরন্তু, তার সুবিধাজনক সংযোগ এবং ইনস্টলেশনের কারণে, ছোট ভলিউম, প্রাথমিক উপরিভাগে উচ্চ ভোল্টেজ সরঞ্জাম হিসাবে এটি সর্বদা ব্যবহৃত হয়।
গঠন ও নীতি
আরএমইউ সাধারণত তিনটি compartments গঠিত। (প্রয়োজন হলে, এটি একটি ডিপমেন্ট, দুইটি কামরা, তিনটি বিভাগ বা আরও অনেক কিছু করার জন্যও তৈরি করা যেতে পারে এবং এটি সম্প্রসারণ বাস বার দ্বারাও সংযুক্ত করা যেতে পারে)। প্রাথমিক উপাদান একটি ঘনিষ্ঠ ঘেউ মধ্যে অবস্থিত হয় যা স্টেইনলেস স্টীল প্লেট দ্বারা 3 মিমি একটি বেধ সঙ্গে welded হয়। এনক্লোজারের অভ্যন্তরে, 0.04 এমপিএ চাপের সাথে এসএফ 6 গ্যাস রয়েছে, যা চাপ-নিক্ষেপণ এবং অন্তরণ জন্য মাধ্যম হিসাবে ব্যবহৃত হয়। গ্যাস ভরাট ঘের ভিতরে গ্যাস চাপ নিয়ন্ত্রণ গেজ দ্বারা নজরদারি করা হয়। গ্যাস-ভরাট ঘের ছাড়া, ঘের অন্যান্য অংশ ইনস্টলেশনের জন্য এবং গ্যাস-ভরাট ঘের ফিক্সিংয়ের জন্য ব্যবহৃত হয়। যে উপাদানগুলি গ্যাস-ভরাট ঘের ভিতরে নেই তা এই মন্ত্রিসভায় অবস্থিত বা ইনস্টল করা হয়। মন্ত্রিসভা এই অংশটি অ্যালুমিনিয়াম সঙ্গে প্রলিপ্ত উচ্চ মানের দস্তা ইস্পাত প্লেট দ্বারা তৈরি করা হয়, যা ডিজিটাল নিয়ন্ত্রিত শীট ধাতু প্রক্রিয়াজাতকরণ সরঞ্জাম দ্বারা আবদ্ধ এবং উচ্চ শক্তি বল্ট এবং বাদাম দ্বারা সংযুক্ত করা হয়। মন্ত্রিসভা দরজা উচ্চ মানের দ্বারা আবদ্ধ এবং প্লাস্টিক স্প্রে বা স্প্রিং লেপ দ্বারা সমাপ্ত করা হয়।
1.আরএমইউ গ্যাস ট্যাংক, প্রক্রিয়াজাতকরণের ডিম্বার্ট, কেবল তারের, যন্ত্রের যন্ত্রাংশ, সম্প্রসারণ বাস বার ইত্যাদি গঠিত। গ্যাস ট্যাংকের পিছনে, একটি বিস্ফোরণ-প্রমাণ ডিভাইস রয়েছে (ছবিতে দেখানো হয়নি)। অভ্যন্তরীণ চাপের চাপ খুব বেশি হলে, ট্যাঙ্কের অভ্যন্তরে উচ্চ চাপ গ্যাসটি বিস্ফোরণ প্রমাণ ডিভাইসের মাধ্যমে মন্ত্রিসভার পিছনে ছেড়ে দেওয়া হবে যা অপারেটরদের ক্ষতি করতে বাধা দেয়।
2. লোড সুইচ গঠন আর্কি নির্বাপক শক্তিশালী ক্ষমতা সঙ্গে চাপ chute টাইপ হয়।
3. ফিউজ এবং লোড সুইচ রুম ট্রান্সফরমার সুরক্ষা বর্তনী গঠন। এইচভি বর্তমান সীমাবদ্ধ ফিউজ epoxy রজন ঢালাই অন্তরণ অন্তরণ ইনস্টল করা হয়। যখন ফিউজ জ্বালিয়ে দেয়, ফায়ারিং পিন পপ আপ হয় এবং লোড সুইচ খোলে।
4. RMU সামনে মেকানিজম ডিপমেন্ট। প্রতিটি ফাংশন সার্কিট, লোড এবং সার্কিট ব্রেকার ম্যানুয়াল (বা মোটর) চার্জিং স্প্রিং কন্ট্রোল মেকানিজমের সাথে সজ্জিত এবং তিনটি অবস্থান ডিস্ক সংযোগকারী এবং মাটি সুইচ ম্যানুয়াল চার্জিং বসন্ত নিয়ন্ত্রণ প্রক্রিয়া দ্বারা সজ্জিত করা হয়। সুইচ রাষ্ট্র সূচক আছে। তিনটি অবস্থান ডিস্ক সংযোগকারী এবং মাটি সুইচ অপারেশন প্রক্রিয়া প্যাডলক দ্বারা সজ্জিত করা হয় যা সরঞ্জামটি অপারেশন না করা অবস্থায় অননুমোদিত কর্মীদের misoperation প্রতিরোধ করতে ব্যবহার করা যেতে পারে। লোড সুইচ - পৃথিবী-সুইচ - তারের কক্ষের দরজা, সার্কিট ব্রেকার - তিন-অবস্থান ডিস্ক সংযোগকারী - তারের ঘরের দরজা।
পদ | একক | স্থিতিমাপ | |||
রেট ভোল্টেজ | কেভি | 12,24 | |||
রেট বর্তমান বার বার | একজন | 630,1250 | |||
বর্তমান রেট | একজন | 630 | |||
পরিমাপ ফ্রিকোয়েন্সি 1min | Hz হয় | 50/60 | |||
রেট সংক্ষিপ্ত সময় বর্তমান সহ্য | কা | 20 / 4,25 / 2 | |||
রেট শীর্ষ বর্তমান প্রতিরোধ | কা | 50,63 | |||
রেট করা ছোট বর্তনী বর্তমান | কা | 50,63 | |||
ফিউজ তারের সঙ্গে লোড switchgear বর্তমান রেট | একজন | 100 | |||
বর্তমান সংক্ষিপ্ত বিরতি বর্তমান বর্তনী | দ্রব করা | কা | 31.5 | ||
সার্কিট ব্রেকার | কা | 20,25 | |||
1 মিনিট শক্তি ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | (ফেজ থেকে ফেজ / ফেজ টু টু গ্রাউন্ড / কাচ) | কেভি | 42 / 48,65 / 79 | ||
বাজ আবেগ ভোল্টেজ সহ্য (সর্বোচ্চ মূল্য) | (ফেজ থেকে ফেজ / ফেজ টু টু গ্রাউন্ড) (ফেজ টু ফেজ / ফেজ-টু-গ্রাউন্ড | কেভি | 75 / 85.125 / 145 | ||
সার্কিট প্রতিরোধের | লোড সুইচ গিয়ার | μΩ | 130 | ||
যৌগিক যন্ত্রপাতি মন্ত্রিসভা (ফিউজ প্রতিরোধের অন্তর্ভুক্ত নয়) | μΩ | 250 | |||
সার্কিট ব্রেকার মন্ত্রিসভা SF6 | μΩ | 140 | |||
SF6 রেট গ্যাস চাপ (20 ºC গেজ চাপ) | এমপিএ | 0.04 | |||
SF6 গ্যাস বার্ষিক ফুটো হার | ≤0.2% | ||||
সুরক্ষা গ্রেড (গ্যাস ভরাট ঘের) | IP67 |
