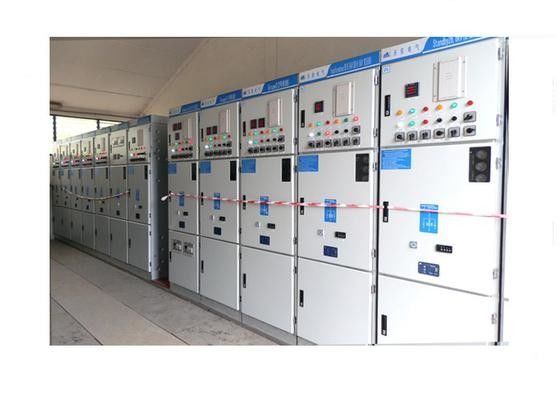

XGN49 উচ্চ ভোল্টেজ সুইচগার / 33kV 1250A জিআইএস SF6 গ্যাস অন্তরক SwitchGear

উচ্চ ভোল্টেজ সুইচগ্রিপ / 33kV 1250A জিআইএস এসএফ 6 গ্যাস বিচ্ছিন্ন সুইচগ্রিপ

সংক্ষিপ্ত বিবরণঃ
XGN49 সিরিজ ইনডোর গ্যাস ইনসুলেশন ধাতব-ক্ল্যাভড সুইচগারএটি বিদ্যুৎ কেন্দ্র, সাবস্টেশন, সংযুক্ত সাবস্টেশন এবং বৈদ্যুতিক শক্তি সিস্টেমের জন্য উপযুক্ত, যা তিন-ফেজ ইনডোর এসি একক বাসবার এবং 50Hz, 35kV নামমাত্র ভোল্টেজের সাথে একক বাসবার বিভাগ করে,নিয়ন্ত্রণের জন্য ব্যবহৃত, বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণ।

দ্রুত পরামিতিঃ

সার্ভিস পরিবেশের অবস্থাঃ
বায়ুর তাপমাত্রাঃ সর্বোচ্চঃ +40, মিনিমামঃ -২৫ (২৪ ঘণ্টায় গড় ৩৫ এর বেশি নয়)
সমুদ্রতল থেকে উচ্চতাঃ <= 3000 মিটার
বায়ু আর্দ্রতাঃ ২৪ ঘন্টার মধ্যে পরিমাপ করা গড় আপেক্ষিক আর্দ্রতা ৯৫% এর বেশি নয়, প্রতি মাসে গড় আপেক্ষিক আর্দ্রতা ৯০% এর বেশি নয়,২৪ ঘণ্টায় পরিমাপ করা গড় জলীয় বাষ্পের চাপ ২ এর বেশি নয়.২ কেপিএ, প্রতি মাসে গড় জলীয় বাষ্পের চাপ ১.৮ কেপিএ এর বেশি নয়।
ঘন ঘন ভারী কম্পন ছাড়া
সেকেন্ডারি সিস্টেমের ইন্ডাকশন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের পরিসীমা 1.6kV এর বেশি নয়
উপরের থেকে বাদ দেওয়া শর্তগুলির জন্য প্রস্তুতকারকের সাথে আলোচনার প্রয়োজন।


অর্ডার বিজ্ঞপ্তিঃ
দয়া করে অর্ডার করার সময় নিম্নলিখিত উপকরণগুলি সরবরাহ করুনঃ
A. প্রধান লুপ এবং একক তারের সিস্টেমের স্কিম নম্বর, প্যারেটো ডায়াগ্রাম;
B. সেকেন্ডারি লুপের ক্যাবলিং ডায়াগ্রাম, টার্মিনাল প্যারেটো ডায়াগ্রাম;
C. সুইচগার্ডের ভিতরে বৈদ্যুতিক উপাদানগুলির ধরন, স্পেসিফিকেশন, পরিমাণ;
D. যদি গ্রাহকদের কাছ থেকে বাসবারের উপাদান এবং স্পেসিফিকেশন সম্পর্কে কোনও অনুরোধ না থাকে, তারা প্রস্তুতকারকের প্রয়োজনীয়তা নিয়ে আসে;
E. যদি সুইচগারটি বিশেষ পরিবেশগত অবস্থার মধ্যে ব্যবহার করা হয়, তবে এটি অর্ডার করার সময় চিহ্নিত করা উচিত;
F. যদি কোনো অনুরোধ না থাকে, তাহলে সুইচগার্ডের রঙ নির্মাতার মান অনুযায়ী হবে;
জি. সহায়ক সার্কিটের সংরক্ষিত শক্তি, নিয়ন্ত্রণ, সংকেত পাওয়ার সাপ্লাই ভোল্টেজ;
H. জিআইএসের প্রতিটি দিকের ব্যবহার;
I. খুচরা যন্ত্রাংশ এবং আনুষাঙ্গিকগুলির চাহিদার বৈচিত্র্য এবং পরিমাণ।
