24kv উচ্চ ভোল্টেজ সার্কিট ব্রেকার, এসি সার্কিট ব্রেকার ভ্যাকুয়াম হয় - Extinguishing চেম্বার

24kv ভ্যাকুয়াম Are - নির্বাপক চেম্বার উচ্চ ভোল্টেজ এসি ভ্যাকুয়াম সার্কিট ব্রেকার

নিংবো তিয়ানান (গ্রুপ) কো, লিমিটেড।

সংক্ষিপ্ত বিবরণ

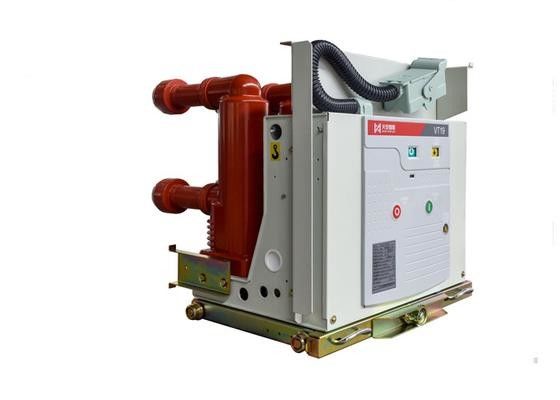

VT19-24 ইনডোর এইচভি ভ্যাকুয়াম সার্কিট ব্রেকারটি 50HZ,24kV এর তিন-ফেজ এসি বৈদ্যুতিক সিস্টেমে ব্যবহৃত হয়। এটি খনির সংস্থা, বিদ্যুৎ কারখানা এবং সাবস্টেশনে নিয়ন্ত্রণ ও সুরক্ষা বিভাগ হিসাবে ব্যবহৃত হয়।এর বিশেষ সুবিধার কারণে, এটি এমন সাইটের জন্যও উপযুক্ত যা প্রায়শই নামমাত্র বর্তমানের অধীনে বা একাধিক ব্রেকিং শর্ট সার্কিট বর্তমানের অধীনে কাজ করে।

সার্কিট ব্রেকারটি কিছু জাতীয় স্ট্যান্ডার্ড এবং আন্তর্জাতিক আপেক্ষিক স্ট্যান্ডার্ড, যেমন GB1984, GB/T11022, DL/T403 এবং IEC62271 ইত্যাদি দ্বারা চিহ্নিত করা হয়। এটিতে নির্ভরযোগ্য লকিং রয়েছে,ট্রাক বিভাগ বা স্থায়ী ইনস্টলেশন বিভাগ হিসাবে ব্যবহৃত হয়.

ভ্যাকুয়াম আর্ক-নির্বাপক রুম গঠন

ভ্যাকুয়াম আর্ক-এক্সটিউশন রুম হল সার্কিট ব্রেকারের মূল অংশ যা বর্তমান শক্তি বহন, তৈরি এবং বিরতি দেয়। এটিতে পর্যাপ্ত আর্ক-এক্সটিউশন ফাংশন এবং উচ্চ অপারেশন সময়কাল রয়েছে।

• আর্ক-বাতি বন্ধ করার রুমের আইসোলেশন কোষ (1) উচ্চ তীব্রতার অ্যালুমিনিয়াম সিরামিক উপাদান দিয়ে তৈরি করা হয়, উভয় প্রান্তকে স্টেইনলেস স্টিলের কভার (6) welded করা হবে এবং এটি সিলযুক্ত গহ্বর হিসাবে গঠিত হবে।
• আর্ক-নির্বাপক রুমের অভ্যন্তরীণ স্তরটি ধাতব ঢালাই কভার ((৫) যা টার্মিনাল তৈরি এবং ভাঙ্গার সময় আর্কে সৃষ্ট ধাতব আর্দ্রতা ধাতব ঢালাই কভারে সংক্ষিপ্ত সময়ের মধ্যে যৌগিক বা ঘনীভূত হতে পারে,অভ্যন্তরীণ আর্ক-নির্বাপক রুম বিচ্ছিন্নতা মাধ্যম তীব্রতা পুনরুদ্ধার করা হবেএদিকে, শাইড কভার সিরামিক কেসকে ধাতব স্প্ল্যাশিংয়ের ক্ষতি থেকে রক্ষা করতে পারে।
• পুনর্নির্দেশিত স্টেইনলেস স্টীল অ্যাকর্ডিয়ন পাইপ (4) একটি আর্ক-বাতি বন্ধ করার রুমের গুরুত্বপূর্ণ অংশ যা চলন্ত টার্মিনাল (3) সম্পূর্ণ বন্ধ আর্ক-বাতি বন্ধ করার রুমে সরানো যেতে পারে।সিলিং ফাংশন এবং অ্যাকর্ডিয়ন পাইপ দীর্ঘ সময়কাল প্রধান কারণগুলির মধ্যে একটি যা ভ্যাকুয়াম আর্ক-বাতি বন্ধ করার রুমের যান্ত্রিক সময়কাল নির্ধারণ করে.
• টার্মিনাল হল ভ্যাকুয়াম আর্ক-নির্বাপক রুমের হৃদয়, ক্রোমিয়াম-কপার গ্রহণ, উন্নত smelt প্রযুক্তি ভ্যাকুয়াম সার্কিট ব্রেকারের ব্রেকিং ফাংশন এবং বৈদ্যুতিক সময়কাল নিশ্চিত করতে পারে,এবং অপারেশন ওভার ভোল্টেজ স্তর কমাতে.

24KV সার্কিট ব্রেকারের প্রধান পরামিতি
