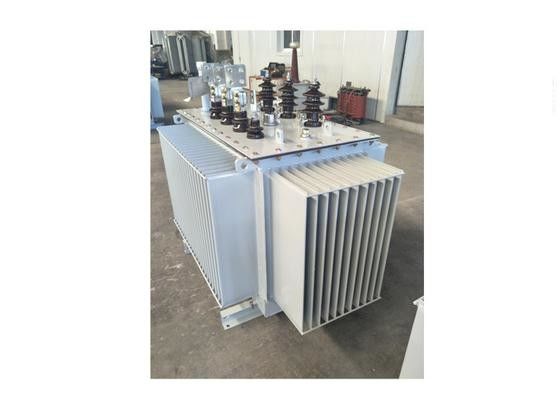

সম্পূর্ণ সিলড আউটডোর তেল নিমজ্জিত শক্তি ট্রান্সফরমার তিন পর্যায়ে 20kv

20kv তেল নিমজ্জিত পাওয়ার ট্রান্সফরমার / বিতরণ ট্রান্সফরমার

সংক্ষিপ্ত বিবরণ

S9-M/S10-M/S11-M/S13-M তেল নিমজ্জিত তিন-পর্যায়ের সম্পূর্ণ সিলড বিতরণ ট্রান্সফরমার সাধারণ তেল নিমজ্জিত ট্রান্সফরমার থেকে পৃথক,এটা তেল ট্যাংক মধ্যে ripple প্লেট রেডিয়েটর দ্বারা তেল সংরক্ষণকারী এবং তাপ-সিঙ্ক শীতল বাতিল, যা ইলাস্টিক শ্বাস দ্বারা তেল ভলিউম্যাট্রিক বৃদ্ধি এবং হ্রাস ক্ষতিপূরণ করতে পারেন। সমস্ত সিরিজ পণ্য 10KV, 20KV, 35KV পাওয়ার ট্রান্সমিশন এবং বিতরণ সিস্টেমের জন্য উপযুক্ত,আবাসিক এলাকায় ব্যবহার করা যেতে পারে, বাণিজ্যিক রাস্তা, শিল্প খনির উদ্যোগ।

টেকনিক্যাল স্পেসিফিকেশন

ভোল্টেজ স্তরঃ 10KV, 20KV, 35KV
ক্ষমতা পরিসীমাঃ 30 ̊2500 কেভিএ
ভোল্টেজ নিয়ন্ত্রক প্রকারঃ অফ সার্কিট ভোল্টেজ নিয়ন্ত্রক
ট্যাপিং রেঞ্জঃ ±2X2.5%; ±5%; বা অন্য
ফ্রিকোয়েন্সিঃ 50Hz বা 60Hz

পর্যায়: তৃতীয় পর্যায়
সংযোগ গ্রুপঃ Yyn0; Dyn11;অথবা অন্যরা
শর্ট সার্কিট প্রতিবন্ধকতাঃ স্ট্যান্ডার্ড প্রতিবন্ধকতা বা গ্রাহকের অনুরোধ হিসাবে
সার্ভিস অবস্থাঃ বাইরের বা ভিতরের

শীতলকরণ প্রকারঃ তেল নিমজ্জিত স্ব-শীতলকরণ ((ONAN)

বিচ্ছিন্নতা স্তরঃ 10kV স্তরঃ LI/AC 75/35 kV

20kV স্তরঃ LI/AC 125/55 kV

35kV স্তরঃ LI/AC 200/85 kV

0.4kV স্তরঃ এসি / 5kV

বৈশিষ্ট্য

a. শক্তি সঞ্চয়

নতুন সিরিয়াল নম্বর পণ্য বৃহত্তর পণ্য বৈশিষ্ট্য আছে, কোন লোড ক্ষতি এবং লোড ক্ষতি সূচক আরও কমাতে পারেন।

b. নির্ভরযোগ্য সেবা জীবন।

তেল এবং বাতাসের সংস্পর্শে বিচ্ছিন্ন করার জন্য ট্যাঙ্কের কভার এবং সম্পূর্ণ সিলড ট্রান্সফরমারের রিমের জন্য বোল্ট সংযোগ বা ওয়েল্ডিং কাঠামো গ্রহণ করা। বিচ্ছিন্নতা আর্দ্র হবে না,তাই আইসোলেশনের বয়স্কতা কমে যাবে এবং এর সেবা জীবন বাড়বে।.

গ. ঝুলন্ত লোহার কোর ছাড়া

সম্পূর্ণ সিলড ট্রান্সফরমার অপারেশন করার আগে ঝুলন্ত লোহা কোর জন্য কোন প্রয়োজন চেক, চেকিং খরচ সংরক্ষণ।

d. রক্ষণাবেক্ষণ মুক্ত সম্পূর্ণ সিলড ট্রান্সফরমার রক্ষণাবেক্ষণ মুক্ত।

e. কমপ্যাক্ট ডিজাইন কাঠামো, নতুন উপাদান এবং শব্দ হ্রাস প্রক্রিয়া গ্রহণ।

f. ছোট ভলিউম এবং সুন্দর আকৃতি।

S13 ((11)-M সিরিজের ট্রান্সফরমার তেল ট্যাংকটি তেলের তাপমাত্রা পরিবর্তনের সময় ইলাস্টিক শ্বাস দ্বারা তেল ভলিউমেট্রিক সামঞ্জস্য এবং ক্ষতিপূরণ দেওয়ার জন্য রিপল রেডিয়েটার গ্রহণ করে।রিপল প্লেট তেল ট্যাংক সুন্দর আকৃতি এবং ছোট ভলিউম আছে, একটি ছোট মেঝে এলাকা আবরণ।
