পণ্যের বিবরণ:
প্রদান:
|
| পরিবেশ: | বহিরঙ্গন | অন্তরণ তেল: | উচ্চ মানের গ্রেড খনিজ তেল |
|---|---|---|---|
| পরীক্ষা সরঞ্জাম: | আইইসি স্ট্যান্ডার্ড | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 10 ~ 35kv |
| বিশেষভাবে তুলে ধরা: | তিন ফেজ ট্রান্সফরমার,পাওয়ার ট্রান্সমিশন ট্রান্সফরমার |
||

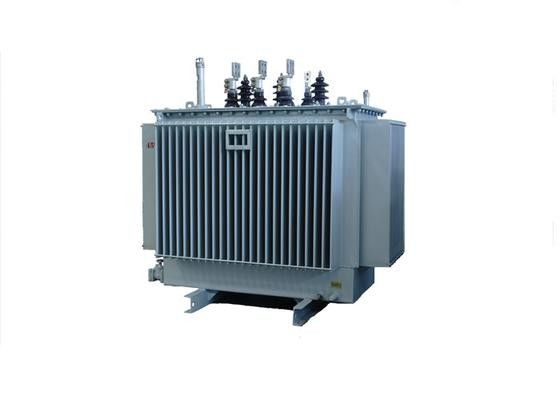

10kV তেল নিমজ্জিত বন্ধ - লোড ট্যাপ চেঞ্জার ক্ষমতা বিতরণ ট্রান্সফরমার
সাধারণ:
11 কেভি বর্গ ট্রান্সফরমার ব্যাপকভাবে বিদ্যুৎ সংক্রমণ ও বিতরণ স্টেশন, শিল্প কারখানা, জেনারেশন সেট আপ ইউনিট (জিএসইউ) ব্যবহার করা হয়। তারা উচ্চ দক্ষতা, কম ক্ষতি এবং রক্ষণাবেক্ষণ বিনামূল্যে বৈশিষ্ট্য আছে।
অবকাঠামো বৈশিষ্ট্য :
► আয়রন কোর
লোহা কোর ঠান্ডা ঘূর্ণিত শস্য-ভিত্তিক সিলিকন ইস্পাত শীট তৈরি করা হয়। স্তরায়ণ কাটা এবং স্বয়ংক্রিয় স্ট্যাকিং ফাংশনগুলির সাথে গিয়ার্স-কে-লম্বা লাইনের ল্যামিনেশনগুলি কাটানো হয়। মাল্টি-ধাপ ল্যামিনেশন স্ট্রাকচার হ্রাস এবং গোলমালকে কমাতে পারে। কোর অঙ্গ এবং জোয়ালের ইস্পাত শীটটি একসঙ্গে গ্লাস-ইপোসি বন্ড দ্বারা একত্রিত হয়।
► ঝাঁপ দাও
উচ্চমানের enameled বা কাগজ আবৃত তামা কন্ডাকটর হিসাবে ব্যবহার করা হয়, ঘূর্ণন অন্তরণ শক্তি নিশ্চিত করার জন্য ড্রাম টাইপ, সর্পিল টাইপ, উন্নত সর্পিল টাইপ, ক্রমাগত টাইপ এবং interleaved টাইপ হিসাবে তৈরি করা হয়। স্ট্যান্ডার্ড tapings HV ঘূর্ণায়মান ± 2 * 2.5% হয়।
► ট্যাঙ্ক
ট্যাংক, কভার এবং রক্ষণাবেক্ষণকারী হয়
ক্ষুদ্র ইস্পাত প্লেট দ্বারা তৈরি। ছোট ট্রান্সফরমারগুলির জন্য আমরা একটি গভীর ট্যাংক এবং একটি কভার ব্যবহার করি, তবে বড় ট্রান্সফরমারগুলির জন্য আমরা ঘণ্টা টাইপ তৈরি করি। নুড়িযুক্ত তৈলাক্ত তৈলাক্ত তৈলাক্তকরণের জন্য এটি কার্যকর উপায়।
► অন্তরণ তেল
ট্যাংকগুলি আইইসি ২296 অনুযায়ী উচ্চমানের গ্রেড খনিজ তেল দিয়ে পূর্ণ এবং এটি পিসিবি এবং পিসিটি বিনামূল্যে। তেল ট্রান্সফরমার ঠান্ডা সাহায্য করার জন্য ব্যবহৃত হয়। এটি অভ্যন্তরীণ লাইভ অংশগুলির মধ্যে বৈদ্যুতিক নিরোধক অংশটি ব্যবহার করা হয়।
►ট্যাপ চেঞ্জার
ট্যাপ চেঞ্জারগুলিকে ট্রান্সফরমারগুলির প্রয়োজনীয় স্তরগুলিতে আউটপুট ভোল্টেজ নিয়ন্ত্রণ করতে ব্যবহার করা হয় .এটি এইচভি ঘূর্ণায়মানের পরিবর্তনের সংখ্যাটি সংশোধন করে সিস্টেমের ট্রান্সফরমারের অনুপাত পরিবর্তন করে অর্জন করে। ট্যাপ চেঞ্জারগুলি লোড (OLTC) বা হতে পারে বন্ধ লোড (ওসিটিসি)।
► সমাবেশ
ট্রান্সফরমার সক্রিয় অংশ থেকে একত্রিত কোর এবং উইন্ডিং। সক্রিয় শরীর একাধিক windings এবং অভিন্ন চাপ শুষ্ক পদ্ধতি সঙ্গে একত্রিত, কার্যকরভাবে বৈদ্যুতিক শক্তি উন্নত এবং শর্ট সার্কিট বিবাদ ক্ষমতা
বৈশিষ্টসূচক পণ্য প্রযুক্তিগত তথ্য;
| আদর্শ | নির্ধারণ কেভিএ | লোড ক্ষতি (W) | ভার ক্ষতি (W) | আমি (%) | যুক্তরাজ্য (%) | মাত্রা (মিমি) | ওজন (কেজি) | ||
| একটি | খ | গ | |||||||
| S9-এম-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-এম-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-এম-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-এম-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-এম-1000/11 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-এম-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-এম-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-এম-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-এম-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-এম-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-এম-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-এম-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-এম-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-এম-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-এম-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-এম-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-এম-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-এম-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 খ্রিস্টাব্দে | 930 | 1545 | 2110 |
| S10-এম-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-এম-1000/10 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-এম-1250/10 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-এম-1600/10 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-এম-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
